小型ロボット専用アルミ架台｜ALFA KIT

『ALFA KiT』用途に合わせた規格品「アルファ・キット」

装置メーカーの小型ロボット専用アルミ架台

手軽で安心

性能と利便性を両立した装置メーカーの「小型ロボット専用アルミ架台」。

従来の産業用ロボット架台の課題を克服した「アルミ製ロボット架台」を規格化。
安全性はもちろんのこと剛性、強度設計で高速ロボットの性能をしっかり支えます。
また、ロボットの設置、治具やワークの取り付けも容易で、事前の設計や加工が不要です。
マーキングが施されているので組立も簡単で設置も楽々！！

KiT（キット）とは

フレームに図面がプリントされたマーキングフレーム（部材）でお届けします。
組み付け順がわかる組立マニュアル付で、プラモデルのように簡単に組立が行えます。

規格品だから短納期

強度計算・設計不要！規格サイズであれば最短２日～お届けします。
サイズを入力するだけで、簡単にご購入いただけます。
オプションも豊富で、取り付けも楽々♪

4つのポイント

POINT 1高い品質と信頼性

装置メーカーとして長年培った知識と技術力で実現した規格品だから手軽で安心。
品質、剛性、利便性を追求し開発したアルファフレームシステムでコスト削減・生産ラインのスリム化を実現します。

アルマイト処理＋クリア塗装は、
NICのフレームのみ！
だから、高い剛性を確保できるのです。

POINT 2剛性を数値化した最適設計

従来の構造解析に加え、ロボット稼動状態での振動測定（加速度、振動数）を行い、スチール同等の強度と剛性を確保した最適設計。

POINT 3セル単位でレイアウト自在

標準カバーと一体化し、単独セルからセル同士のライン連結などミニロボットによる自動化生産ラインの工程レイアウトが自在に行えます。

POINT 4選べる購入方法

フレームに図面がプリントされたマーキングフレームで組立も簡単なキット発送と、組立完成品からお選びいただけます。

取付位置が一目瞭然。
組立時の「探す」「考える」「測る」時間を劇的に短縮します。

ラインナップ

ロボット架台は用途に合わせて選ぶ時代

サイズ限定の規格品や標準品、規格サイズからお選びいただけるセミオーダー品など簡単にご購入いただけるロボットシリーズ。規格外にも対応可能です。

産業用ロボット架台　FCシリーズ

垂直多関節ロボット用

規格品　サイズ限定	セミオーダー
水平多関節ロボット用	天吊りロボット用

標準品　サイズ限定	標準品　サイズ限定

各社ロボット専用架台
YASKAWA MOTOMAN-GP7/GP8専用架台
標準品　サイズ限定


カスタム品

協働ロボット架台　FKシリーズ

10kg可搬以下用架台

規格品　サイズ限定セミオーダー	セミオーダー

5kg可搬以下用架台

標準品　サイズ限定

各社ロボット専用架台
FANUC CRX-10iA,10iA/L専用	FANUC CRX-5iA専用	FANUC CRX-5iA専用	FANUC CRX-5iA専用ファイバーレーザーロボット架台

標準品　サイズ限定	標準品　サイズ限定	標準品　サイズ限定	標準品　サイズ限定

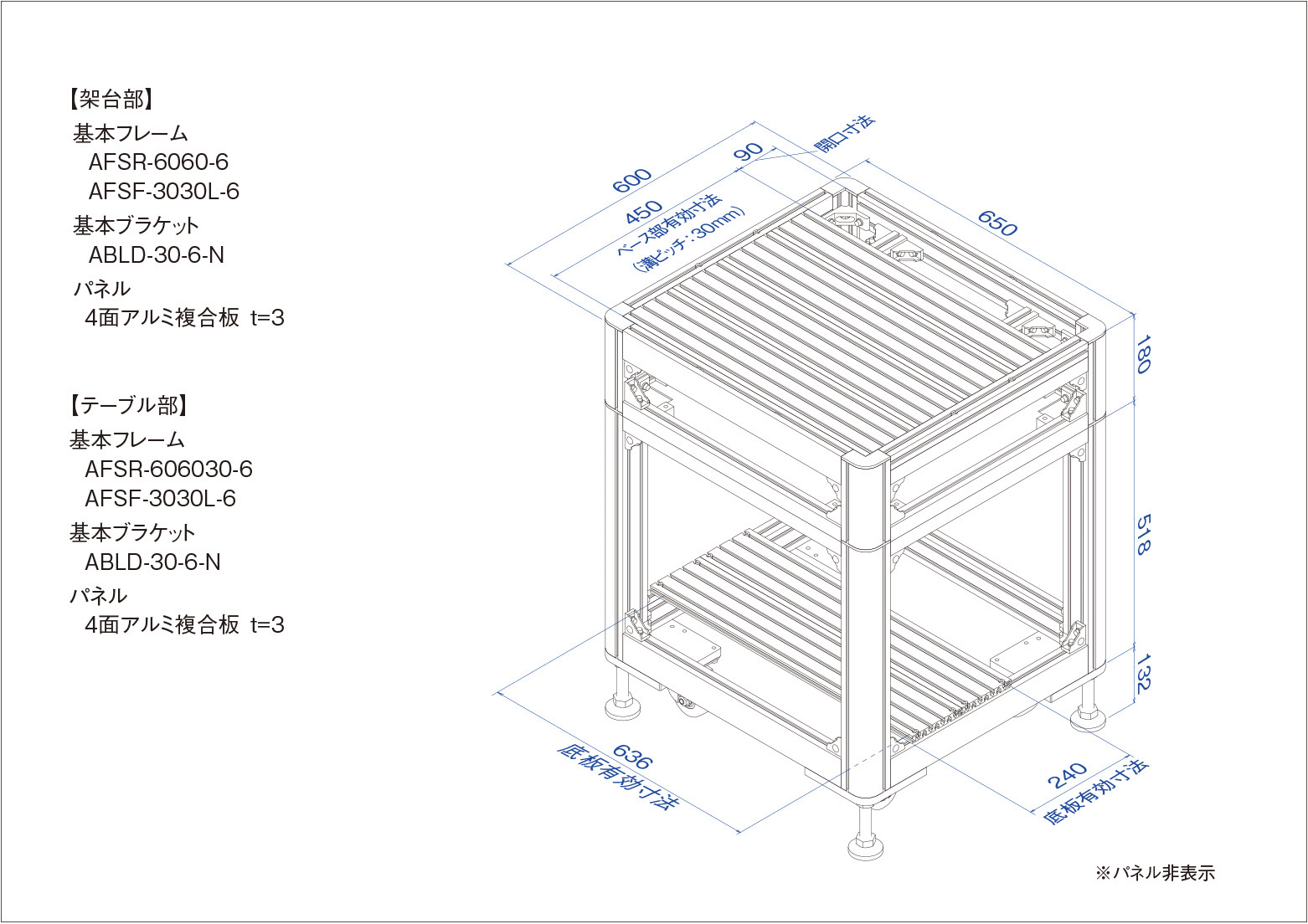

FANUC CR-7iA専用（他社ロボット設置可能）	YASKAWA MOTOMAN-HC10DTP専用	三菱電機 MELFA ASSISTA専用	デンソーウェーブ COBOTTA専用（他社ロボット設置可能）

標準品　サイズ限定	標準品　サイズ限定	標準品　サイズ限定	標準品　サイズ限定

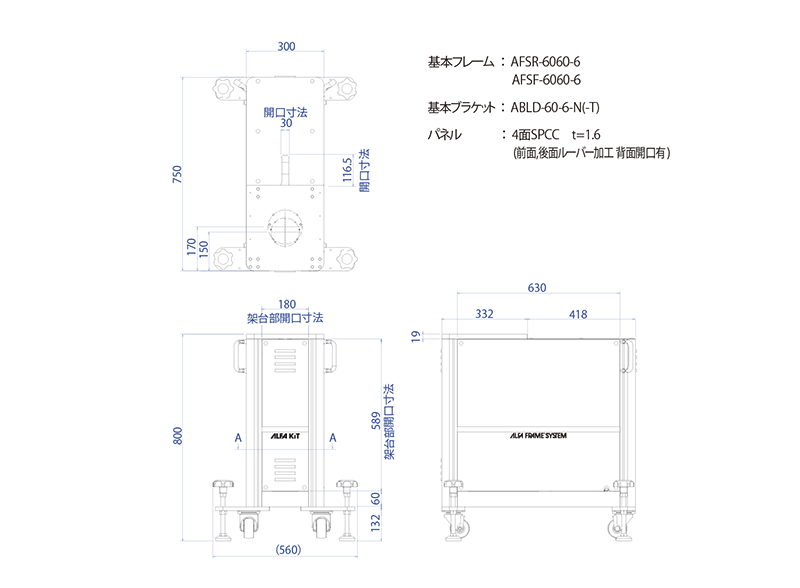

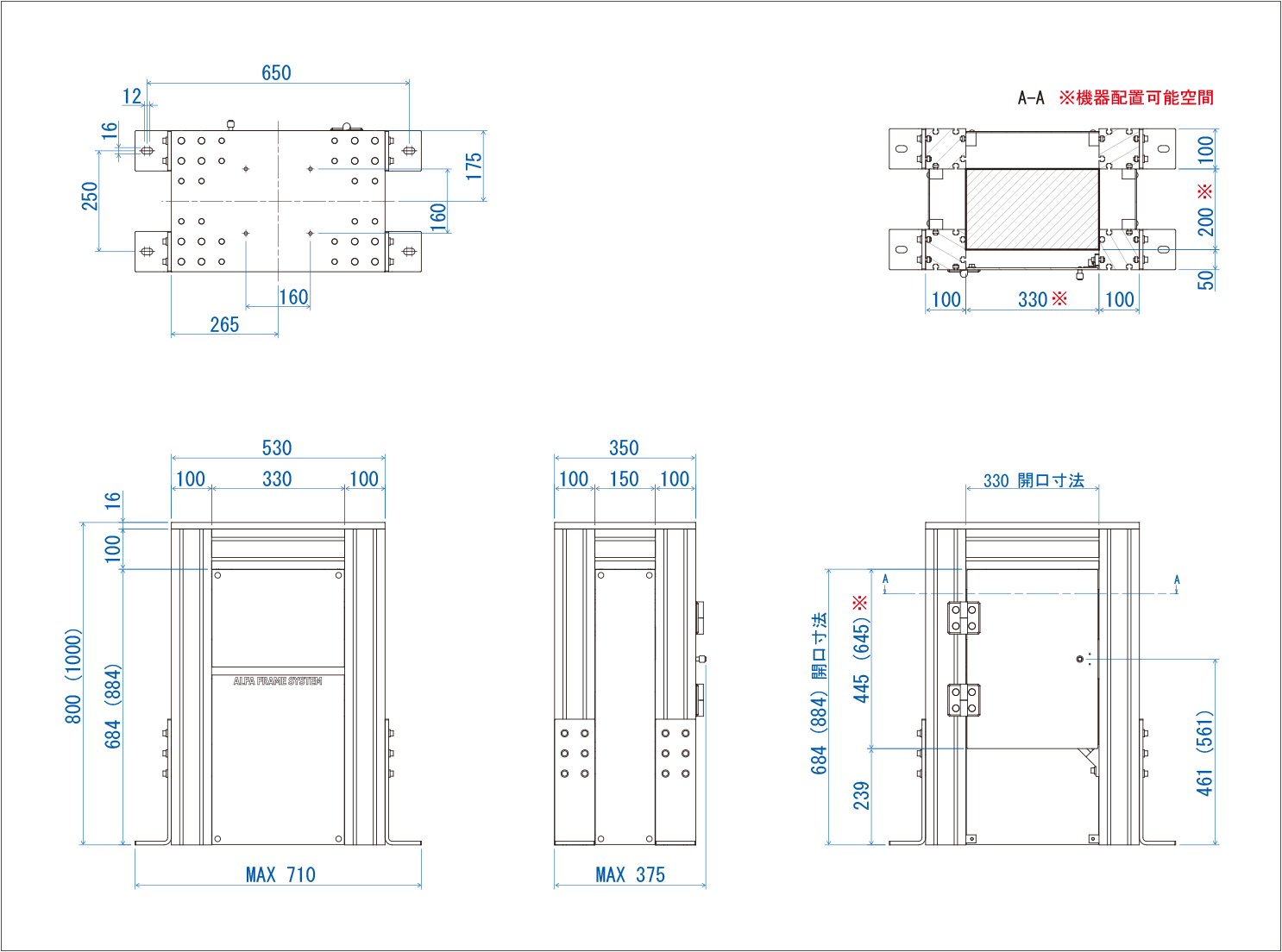

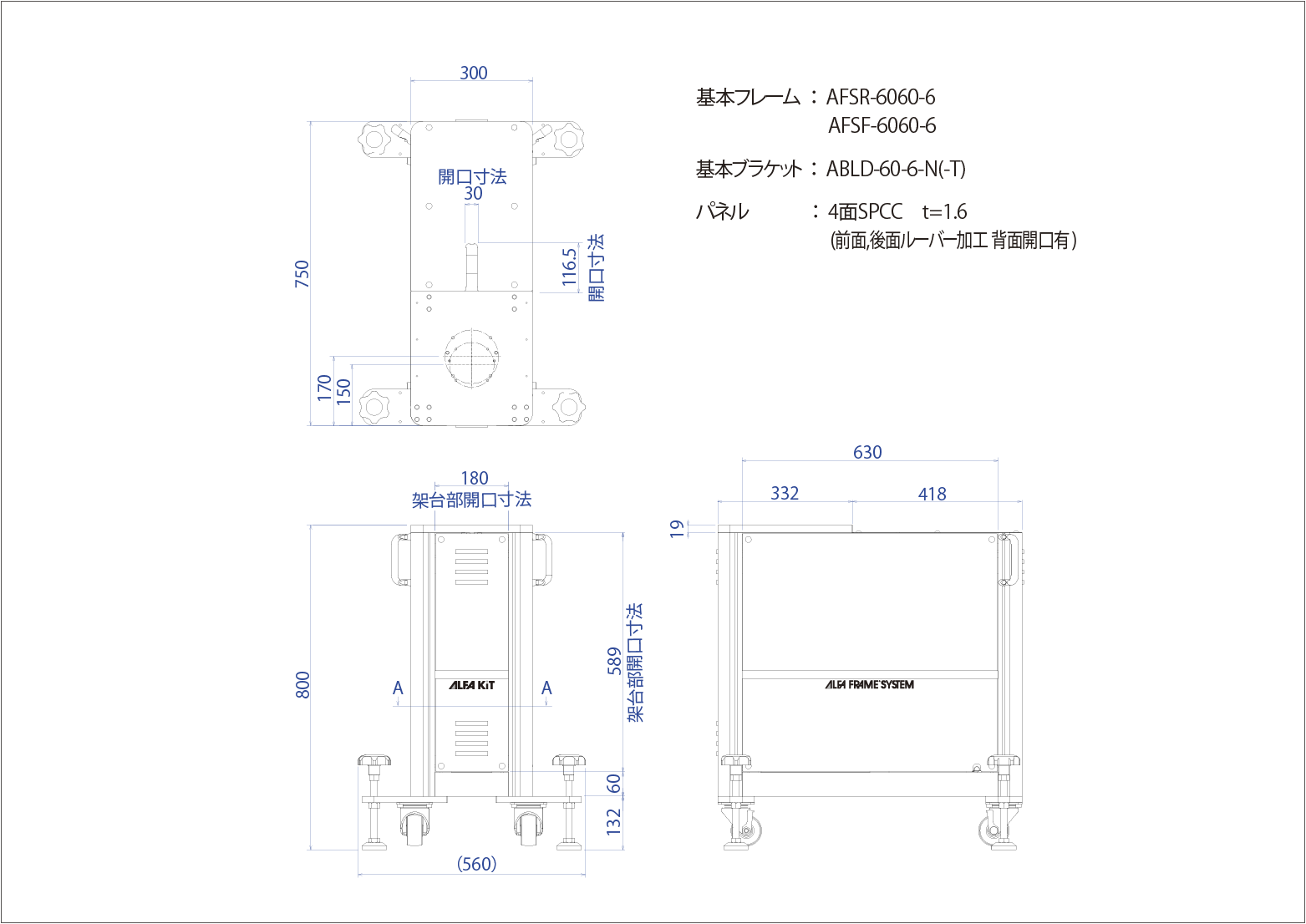

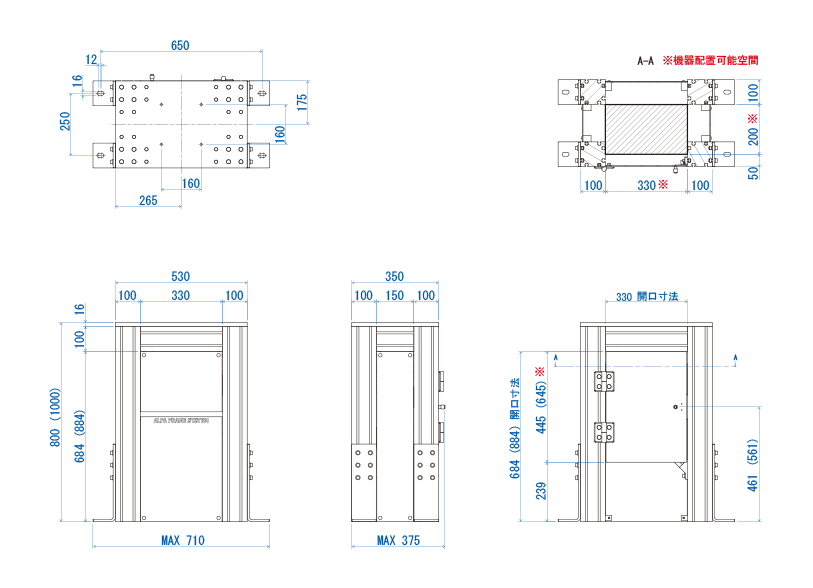

JAKA Zu5, Zu7専用	DOBOT CR3, CR5専用	NACHI MZS05専用

標準品　サイズ限定	標準品　サイズ限定	標準品　サイズ限定

あらゆる作業を自動化

搬送からバリ取り・研磨・組立まで幅広い工程で活躍します。

省スペースで生産性UP 人と並んで作業可能欠員をロボットで補充危険を察知し安全に停止シーリングパレタイズピッキング部品取付け検査アライメント

仕様・お見積

産業用ロボット架台
協働ロボット架台

標準品　サイズ限定

水平多関節ロボット3kg可搬以下用架台

省スペースで簡単設置。スタンド型スカラロボット専用架台です。

型式	AK-R-FCS03
幅	600mm
奥行	600mm
高さ	944mm
質量	32kg
参考価格	127,000円
納期	受注後1週間〜

※ロボットベース・組立費・運賃は含まれておりません。

仕様図

オプション

ロボットベースセット(各社ロボット対応)

※締結ボルト・ナット付
　ロボット取付ボルトは
　含まれておりません。

後入れナットセット 50個pack

NAST-06-P50

タイクリップ100個pack

ATC-68-P100

規格品　サイズ限定

垂直多関節ロボット7kg可搬以下用架台

規格品だから最短2日でお届け可能。ローコストでスピーディーにロボット導入が実現します。

型式	AK-R-FC07-1000
幅	1000mm
奥行	1000mm
高さ	1800mm
質量	136kg
参考価格	343,000円
納期	受注後2日～

※ロボットベース・組立費・運賃は含まれておりません。

仕様図

オプション

ロボットベースセット(各社ロボット対応) ※締結ボルト・ナット付　ロボット取付ボルトは　含まれておりません。
後入れナットセット 50個pack NAST-06-P50	タイクリップ100個pack ATC-68-P100
アンカーブラケットセット ※締結ボルト・　ナット付	補強フレームセット ※締結ボルト・　ナット付
コントローラー設置用底板 ※AFS-15150-6　2本　締結ボルト・ナット付 ※前後どちらにも取付可能

セミオーダー

垂直多関節ロボット用架台

組合せ自在！必要なモジュールを規格サイズからお選びいただけます。また、NIC基準剛性値を目安に必要な剛性に応じた架台タイプをお選びいただけます。

サイズ選択可能（1mm単位）
カバーの扉・開口部選択可能
豊富なオプション、追加も容易

ロボットベース取付位置自在
架台側面の固定パネルや扉有無選択可能
規格外対応も可能

NIC基準剛性値

基準サイクル動作での3方向最大変位量の和をもとに剛性値を決めており、AFS-6060-6標準架台を剛性値100としてタイプ別の値を算出しています。

基準サイクル

ロボットで高さ200mmまで持ち上げ、500mm離れた2点間を往復させる動作を基準としています
測定ポイント

オプション

ロボットベースセット
(各社ロボット対応)

※締結ボルト・ナット付
　ロボット取付ボルトは
　含まれておりません。
後入れナットセット 50個pack

M6：NAST-06-P50
M8：NAST-08-P50
タイクリップ100個pack

ATC-68-P100
アンカーブラケットセット

※締結ボルト・ナット付
補強フレームセット

※締結ボルト・ナット付
コントローラー設置用底板

※AFS-15150-6 2本
　締結ボルト・
　ナット付
※前後どちらにも
　取付可能
架台用側面固定パネル

※中間ブラケット・
　締結ボルト付

全面プッシュ式をご希望の
場合は、扉オプションより
選択してください。

架台扉（取付部品含む）

扉の位置①～⑤毎に扉タイプ/材質をお選びいただけます。

扉位置の選択
ＷＦ：①前面ＷＢ：②後面ＬＬ：③左面ＬＲ：④右面ＷＬ：⑤全面

扉タイプの選択
Ｄ１：開き扉タイプＤ２：プッシュ式タイプ

扉パネル材質の選択
Ａ：アルミ複合板 t=3 Ｐ：ポリカ透明　 t=5 Ｇ：塩ビグレー　 t=5

標準品　サイズ限定

YASKAWA MOTOMAN-GP7/GP8専用架台

NIC剛性基準253相当の高い剛性で、ロボットの性能を確実に支えます。

GP7/GP8兼用ロボットベース標準装備（GP4兼用可）
ロボットコントローラ固定ブラケット付き

カバーは全面パネル付き
3面固定（ポリカ t=5）前面開き扉（ポリカ t=8）
架台側面は3面固定板金パネル付き（正面無）

型式	AK-R-FC07YGP
幅	1000mm
奥行	1000mm
高さ	1800mm
質量	175kg（ロボットベース込み）
参考価格	565,000円（組立完成品）
納期	受注後3週間〜

※本製品は、組立完成品での納品となります。
※運賃は含まれておりません。
（ロボットの設置は、オプションにて承っております。）

仕様図

オプション

後入れナットセット 50個pack NAST-06-P50	タイクリップ100個pack ATC-68-P100
アンカーブラケットセット ※締結ボルト・　ナット付	セットアップ ※架台へのロボット搭載、配線、入電確認

標準品　サイズ限定

標準天吊りロボット架台（7kg可搬以下対象）

揺れが残りやすい天吊りロボット架台の変位量の減衰に着目し様々な形状で検証。
お客様が求める減衰性能で最適架台をご提案します。

搭載ロボット	FANUC社製 LRMate200iD
架台サイズ	1000×1000×2200
ロボット動作	ピックプレイス動作（左右500㎜、上下200㎜）旋回動作旋回＋上下動作
変位量計測位置	左図

計測結果（縦軸：変位量、横軸：時間）
ロボット停止後の変位量の推移（減衰曲線）

型式	AK-R-FCH07
幅	1000mm
奥行	1000mm
高さ	2200mm
質量	210kg
参考価格	667,000円
納期	受注後3週間〜

※本製品は、組立完成品での納品となります。
※ロボットベース・運賃は含まれておりません。
（ロボットの設置は、別途承っております。）

仕様図

オプション

ロボットベースセット
(各社ロボット対応)

※締結ボルト・ナット付
ロボット取付ボルトは
含まれておりません。

後入れナットセット 50個pack

M8：NAST-08-P50

タイクリップ100個pack

ATC-68-P100

アンカーブラケット
セット

※締結ボルト・
　ナット付

標準品　サイズ限定

協働ロボット5kg可搬以下用スタンド型架台

人と同じスペースで作業が行えるコンパクトタイプのスタンド型架台です。

型式	AK-R-FKS05
幅	600mm
奥行	700mm
高さ	780mm
質量	35kg
参考価格	138,000円
納期	受注後1週間～

※ロボットベース・組立費・運賃は含まれておりません。

仕様図

オプション

ロボットベースセット(各社ロボット対応) ※締結ボルト付　ロボット取付ボルトは　含まれておりません。
後入れナットセット 50個pack NAST-06-P50
タイクリップ100個pack ATC-68-P100
コントローラー設置用底板 ※締結ボルト・ナット付

規格品　サイズ限定

協働ロボット10kg可搬以下用架台

工具なしで簡単に移動・設置可能。作業台を兼ね備えたテーブル型架台です。

型式	AK-R-FKT10
幅	650mm
奥行	840mm
高さ	800mm
質量	64kg
参考価格	236,000円
納期	受注後2日〜

※ロボットベース・組立費・運賃は含まれておりません。

仕様図

オプション

ロボットベースセット(各社ロボット対応)

※締結ボルト・ナット付
　ロボット取付ボルトは
　含まれておりません。

後入れナットセット 50個pack

NAST-06-P50

タイクリップ100個pack

ATC-68-P100

セミオーダー

協働ロボット10kg可搬以下用架台

工具なしで簡単に移動・設置可能。作業台を兼ね備えたテーブル型架台です。

型式	AK-R-FKT10-幅-奥行-高さ
幅	600～1000mm
奥行	800～1000mm
高さ	500～1000mm
質量	58kg～
参考価格	236,000円～
納期	受注後1週間～

※ロボットベース・組立費・運賃は含まれておりません。

仕様図

セミオーダー

協働ロボット10kg可搬以下用架台

固定部がシンプルなテーブル型架台です。

型式	AK-R-FK10-幅-奥行-高さ
幅	600～1000mm
奥行	800～1000mm
高さ	500～1000mm
質量	59kg～
参考価格	230,000円～
納期	受注後1週間～

※ロボットベース・組立費・運賃は含まれておりません。

仕様図

オプション

ロボットベースセット
(各社ロボット対応)

※締結ボルト・ナット付
ロボット取付ボルトは
含まれておりません。
後入れナットセット 50個pack

NAST-06-P50
タイクリップ100個pack

ATC-68-P100

架台扉（取付部品含む）

扉の位置①～⑤毎に扉タイプ/材質をお選びいただけます。

扉位置の選択
ＷＦ：①前面ＷＢ：②後面ＬＬ：③左面ＬＲ：④右面ＷＬ：⑤全面

扉タイプの選択
Ｄ１：開き扉タイプＤ２：プッシュ式タイプ

扉パネル材質の選択
Ａ：アルミ複合板 t=3 Ｐ：ポリカ透明　 t=5 Ｇ：塩ビグレー　 t=5

標準品　サイズ限定

FANUC Robot CRX-10iA,10iA/L専用架台

工具レスで簡単なセットアップ、使う人に優しい操作パネルを付加した次世代ロボット架台です。

型式	AK-R-FK10CRX
幅	800mm
奥行	900mm
高さ	800mm
質量	110kg
参考価格	794,000円
納期	受注後1ヶ月～

※本製品は、組立完成品での納品となります。
※ロボットベース、ペンダントフック標準装備。
（ロボットの設置はオプションにて承っております。）

仕様図

オプション

後入れナットセット 50個pack

M6:NAST-06-P50

タイクリップ100個pack

ATC-68-P100

セットアップ

架台へのロボット搭載、配線、入電確認

タブレットスタンド

AK-S-TS105

幅500mm×
奥行500mm
高さ1050mm
※角度調整可能

※本架台の操作パネルを使用する為には、ロボット購入時に「I/O端子台変換モジュール『A05B-2695-J160』」をオプション選択する必要があります。

標準品　サイズ限定

FANUC Robot CRX-5iA専用架台

ロボットの設置・操作が簡単！すぐに使える専用架台

型式	AK-R-FK05CRX
幅	600mm
奥行	750mm
高さ	800mm
質量	72kg
参考価格	666,000円
納期	受注後1ヶ月～

仕様図

オプション

後入れナットセット 50個pack

M6:NAST-06-P50

タイクリップ100個pack

ATC-68-P100

セットアップ

架台へのロボット搭載、配線、入電確認

タブレットスタンド

AK-S-TS105

幅500mm×
奥行500mm
高さ1050mm
※角度調整可能

※本架台の操作パネルを使用する為には、ロボット購入時に「I/O端子台変換モジュール『A05B-2695-J160』」をオプション選択する必要があります。

標準品　サイズ限定

FANUC Robot CRX-5iA専用架台

安全性と機能性はもちろん、設置場所を選ばないコンパクト架台です。

型式	AK-R-FKT05CRX
幅	560mm
奥行	750mm
高さ	800mm
質量	62kg
参考価格	276,000円
納期	受注後3週間～

※本製品は、組立完成品での納品となります。
※ロボットベース、ペンダントフック標準装備。
（ロボットの設置はオプションにて承っております。）
※本製品は、操作パネルが無いモデルです。

仕様図

オプション

後入れナットセット 50個pack

M6:NAST-06-P50

タイクリップ100個pack

ATC-68-P100

セットアップ

架台へのロボット搭載、配線、入電確認

タブレットスタンド

AK-S-TS105

幅500mm×
奥行500mm
高さ1050mm
※角度調整可能

標準品　サイズ限定

FANUC Robot CRX-5iA専用ファイバーレーザーロボット架台

ロボットの搭載、配線・入電確認を標準対応とした、ファイバーレーザーロボット架台です。

※操作パネル・シグナルタワー・安全ドアスイッチ・LED照明・Φ16溶接定番・集塵ダクト（必要有無選択可）標準装備。

型式	AK-R-FK05CRX-FL
幅	1000mm
奥行	1200mm
高さ	2000mm
質量	220kg
参考価格	1,600,000円
納期	受注後1.5ヶ月～

※架台にロボットを搭載した組立完成品での納品となります。

※質量には、ロボット、コントローラは含まれておりません。

※価格には、ロボット本体・運賃は含まれておりません。

仕様図

オプション

後入れナットセット 50個pack

M6:NAST-06-P50

タイクリップ100個pack

ATC-68-P100

タブレットスタンド

AK-S-TS105

幅500mm×
奥行500mm
高さ1050mm
※角度調整可能

標準品　サイズ限定

FANUC Robot CR-7iA専用架台（他社ロボット設置可能）

軽量かつ精密な振動センサーに影響しない高剛性タイプです。

型式	AK-R-FK07
幅	1000mm
奥行	990mm
高さ	815mm
質量	118kg
参考価格	340,000円
納期	受注後1.5週間～

※ロボットベース・組立費・運賃は含まれておりません。

仕様図

オプション

ロボットベースセット(各社ロボット対応)

※締結ボルト・ナット付
　ロボット取付ボルトは
　含まれておりません。

後入れナットセット 50個pack

NAST-06-P50

タイクリップ100個pack

ATC-68-P100

標準品　サイズ限定

YASKAWA MOTOMAN-HC10DTP専用架台

コントローラがスッキリ収まる、作業台を兼ね備えたテーブル型架台です。

ロボットベース標準装備

ロボットコントローラ固定ブラケット付き

架台側面は3面板金パネル付き（取手面無）

型式	AK-R-FK10YHC
幅	800mm
奥行	900mm
高さ	800mm
質量	105kg
参考価格	334,000円
納期	受注後3週間〜

※本製品は、組立完成品での納品となります。
※運賃は含まれておりません。
（ロボットの設置は、オプションにて承っております。）

仕様図

オプション

後入れナットセット 50個pack

NAST-06-P50

タイクリップ100個pack

ATC-68-P100

セットアップ

架台へのロボット搭載、配線、入電確認

標準品　サイズ限定

JAKA Zu5, Zu7専用架台

高速・高精度なJAKAをしっかり支える省スペースで低価格の専用架台です。

Zu5, Zu7兼用ロボットベース
標準装備

周辺機器やPLCユニットも
架台内部に設置可能

ロボットコントローラ
固定ブラケット付き

型式	AK-R-FK07JAKA
幅	540mm
奥行	540mm
高さ	800mm
質量	65kg
参考価格	276,000円
納期	受注後3週間〜

※本製品は、組立完成品での納品となります。
※運賃は含まれておりません。
（ロボットの設置は、オプションにて承っております。）

仕様図

オプション

後入れナットセット 50個pack

NAST-06-P50

タイクリップ100個pack

ATC-68-P100

セットアップ

架台へのロボット搭載、配線、入電確認

標準品　サイズ限定

三菱電機 MELFA ASSISTA専用架台

DC24V電源標準装備。コントローラ収納タイプで架台内で電線をつなぐだけのコンパクト架台です。

型式	AK-R-ASSISTA
幅	600mm
奥行	780mm
高さ	900mm
質量	95kg
参考価格	1,021,000円
納期	受注後1ヶ月～

※本製品は、組立完成品での納品となります。
※運賃は含まれておりません。

※架台サイズ（奥行）には、フットスキッパー・キャスターは含まれておりません。

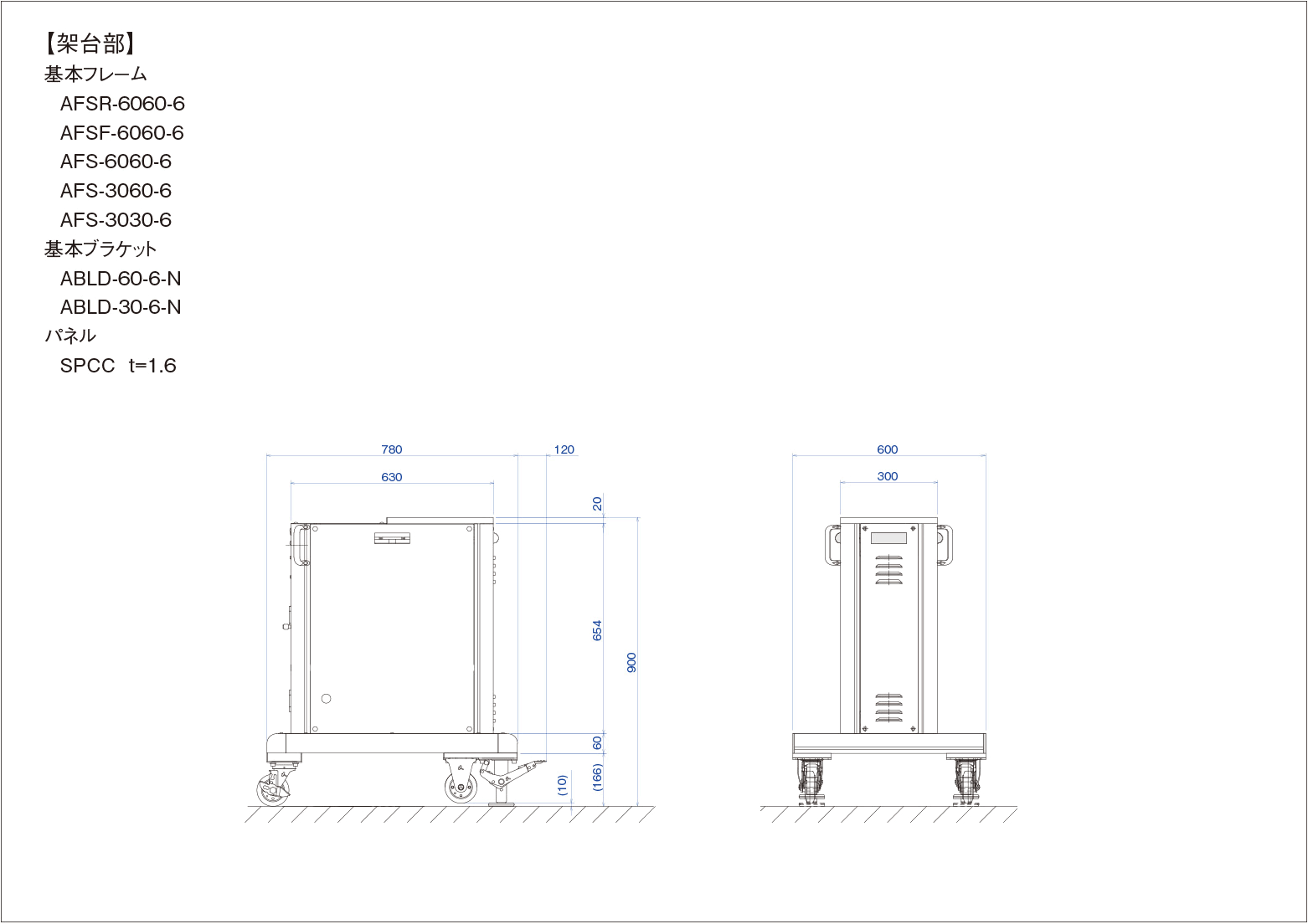

仕様図

オプション

アンカーブラケットセット ※締結ボルト・ナット付	wifiユニットセット ※配線接続済
エア機器セット	レーザースキャナセット ※配線接続済
