アルマイト処理＋クリア塗装が施してある為、強くて軽い特性を兼ね備え、その美しい光沢は長時間保ちます。

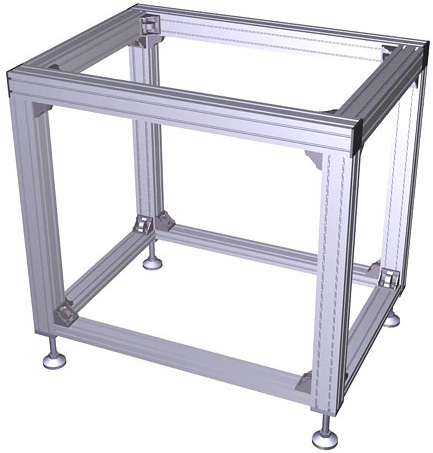

ALFA UNIT アルファユニット
「剛・軽・美」を兼ね備えた基本的な架台を５タイプご用意

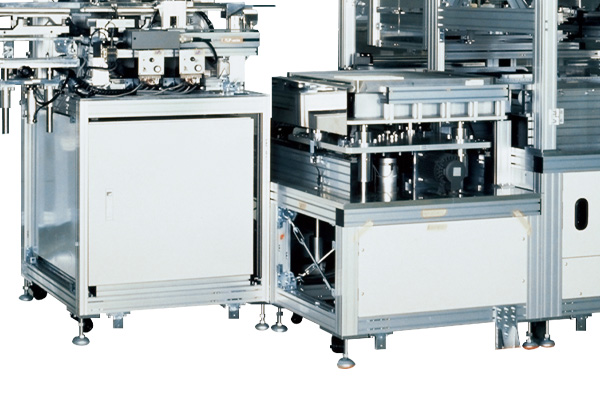

検査装置、供給装置、搬送装置、組立装置、小型ロボットなどの架台として、
精密機械から電子機器・医療関連までさまざまな場所でご利用いただいています。
特徴
-
01「剛・軽・美」を実現したアルミフレーム -

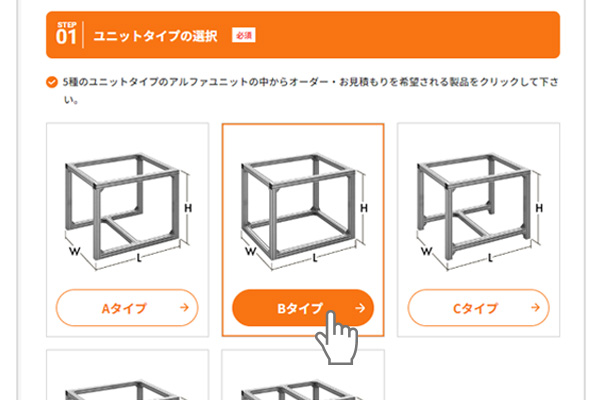

02簡単見積もり、即オーダー全5種類の標準架台から型番を選択し、外形寸法の指定のみで簡単にお見積り・発注依頼が可能です。キャスター・レベリングフット・キャスターユニットなどのオプション品も選択可能です。
-

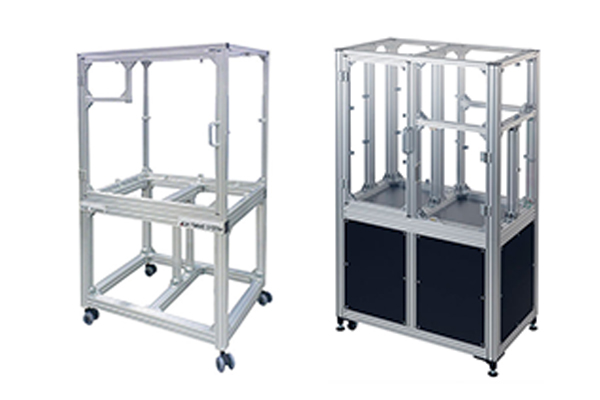

03多種多様なバリエーション別途ご用意しております、標準カバーとの組み合わせにより多種多様なバリエーションが展開可能です。
-
04カスタム設計や現地据付も対応可能標準タイプ以外のサイズや複雑な形状、扉の変更・追加やパネルの材質など、ご要望に合わせたカスタム製作も可能です。
-

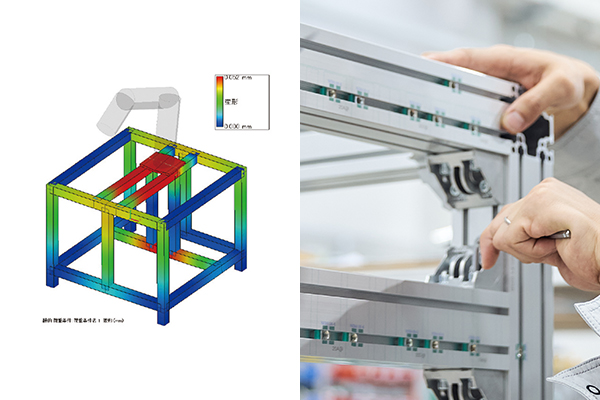

05安心サポート構造解析による強度計算や、設計・組立・現地据付施工までトータルサポートします。
概要
仕様
ユニットタイプ
-

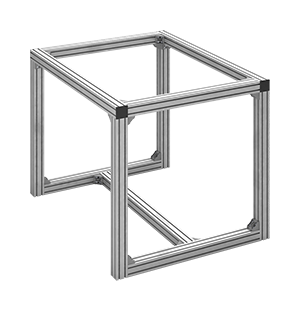

Aタイプ
-

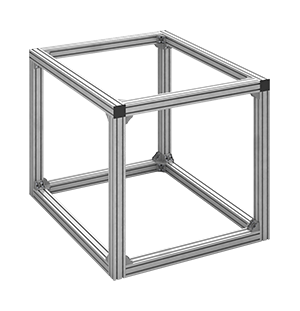

Bタイプ
-

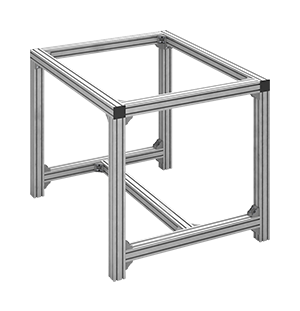

Cタイプ
-

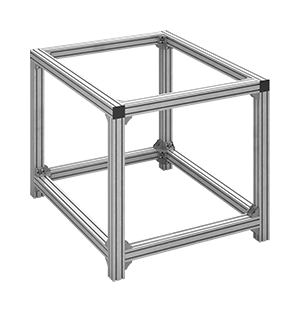

Dタイプ
-

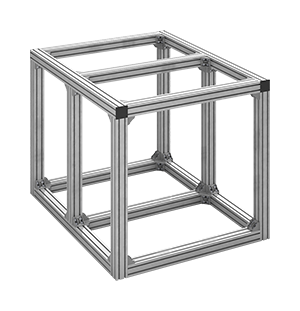

Eタイプ
ユニットNo（使用フレーム）

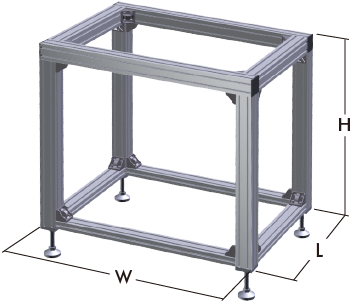

| ユニットNo | 仕様フレーム | 幅 (W) (mm) | 長さ (L) (mm) | 高さ (H) (mm) |
|---|---|---|---|---|
| 20204 |
AFS-2020-4
|
200～500 | 200～500 | 200～500 |
| 40404 |
AFS-4040-4
|
300～1000 | 300～1000 | 300～1000 |
| 3030 |
AFS-3030-6
|
|||
| 3030L |
AFS-3030L-6
|
|||
| 4040 |
AFS-4040-8
|
400～1500 | 400～1500 | 400～1500 |
| 4040L |
AFS-4040L-8
|
|||
| 6060 |
AFS-6060-6
|
600～2000 | 600～2000 | 600～2000 |
| 6060L |
AFS-6060L-6
|
|||
| 8080 |
AFS-8080-8
|
|||
| 8080L |
AFS-8080L-8
|
|||
| 3060 |
AFS-3060-6
AFSL-606030-6
|
500～1500 | 500～1500 | 500～1500 |
| 3060L |
AFS-3060L-6
AFSL-606030-6
|
|||
| 4080 |
AFS-4080-8
AFSL-808040-8
|
600～2000 | 600～2000 | 600～2000 |
| 4080L |
AFS-4080L-8
AFSL-808040-8
|
付属部品
- 1.四角ナット
- 2.ナットホルダー
- 3.座金組み込み六角穴付きボルト
- 4.エンドキャップ
※締結部品（ボルト・ナット）は、スチール製、ステンレス製からお選び頂けます。
AU : スチール
AUS : ステンレス
オプション
-

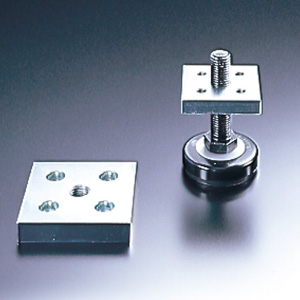

1.レベリングフィット
-

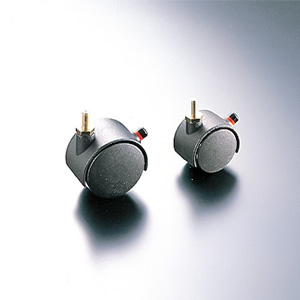

2.キャスター
-

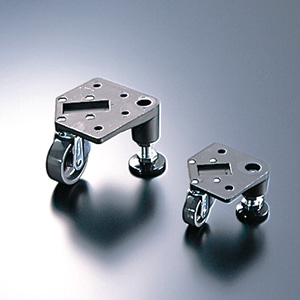

3.キャスターユニット
- ※締結部品をAU（スチール）を選択された場合、レべリングフットベース及びレベリングフットはスチールとなります。
- ※締結部品をAUS（ステンレス）を選択された場合、レべリングフットベースはアルミ、レベリングフットはステンレスとなります。
ユニットNo、ユニットタイプによって取付不可がありますので、下表をご参考ください。
使用可能：○ 使用不可：×
| ユニットNo | 1.レベリングフット | 2.キャスター | 3.キャスターユニット | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ユニットタイプ | ユニットタイプ | ユニットタイプ | |||||||||||||
| A | B | C | D | E | A | B | C | D | E | A | B | C | D | E | |
| 20204 | × | × | × | ○ | × | × | ○ | ||||||||
| 40404 | ○ | × | |||||||||||||
| 3030/3030L | ○ | ○ | |||||||||||||
| 4040/4040L | ○ | ○ | |||||||||||||
| 3060/3060L | ○ | × | |||||||||||||
| 6060/6060L | ○ | × | |||||||||||||
| 4080/4080L | ○ | × | |||||||||||||
| 8080/8080L | ○ | × | |||||||||||||

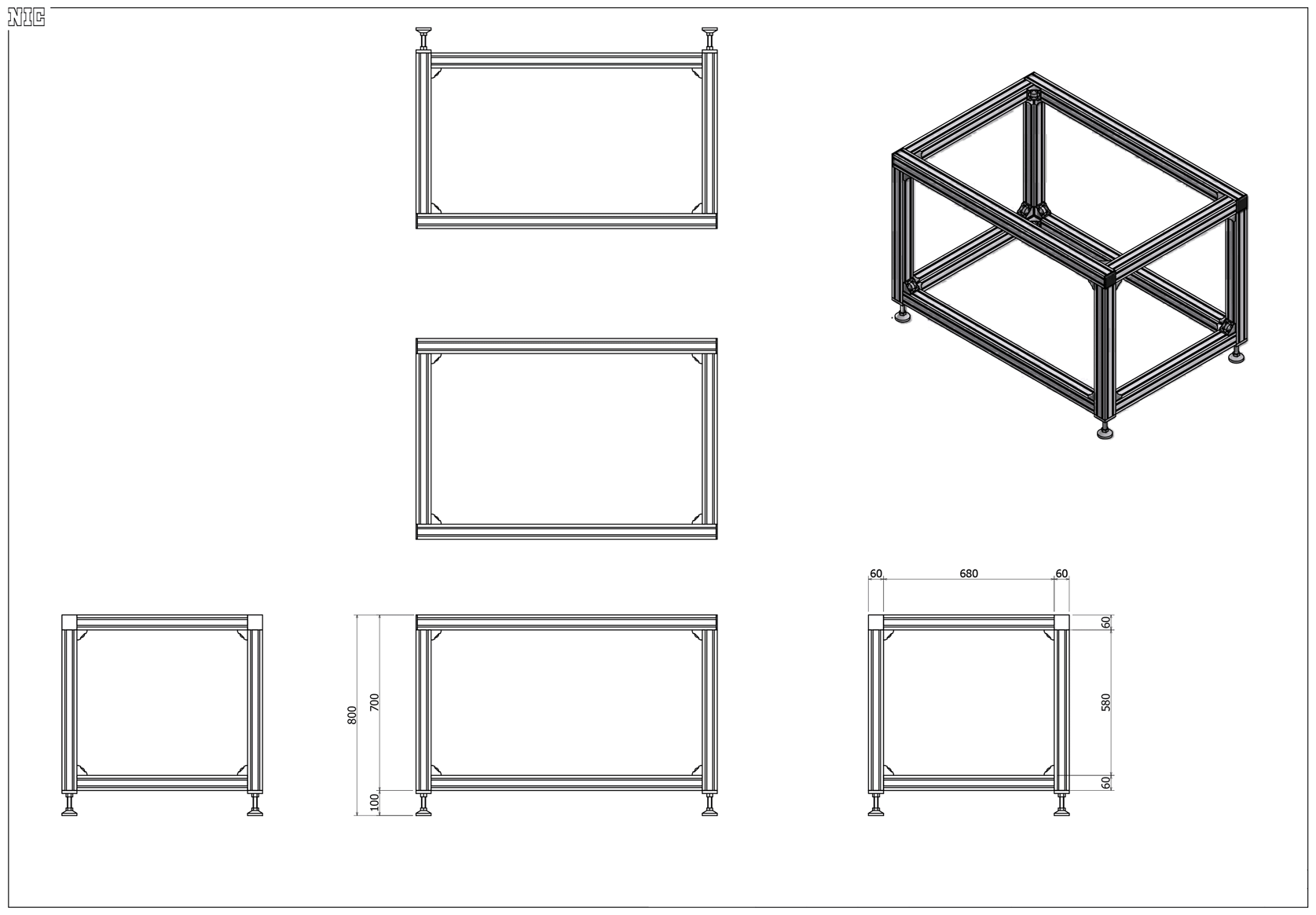

参考事例

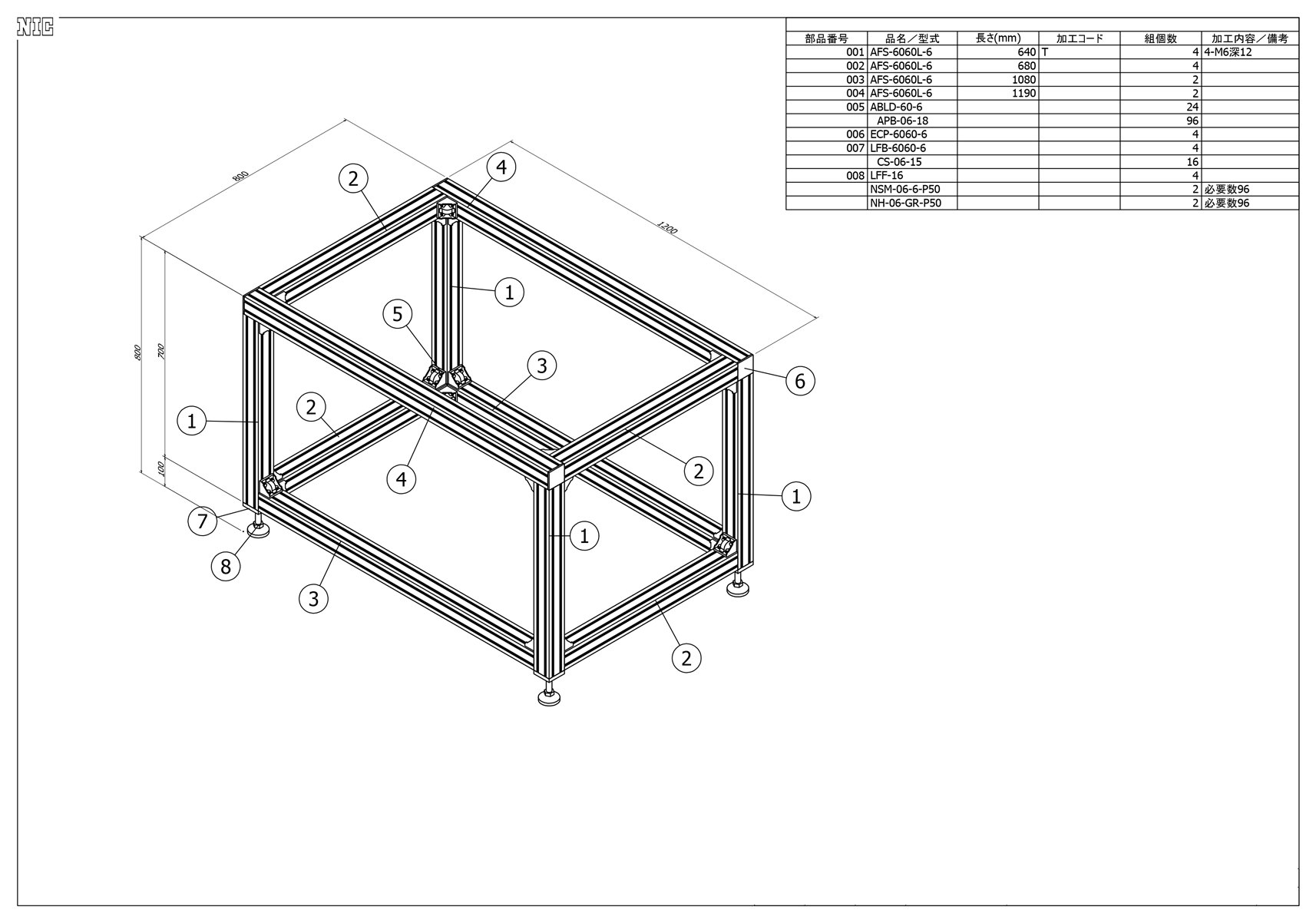

組立手順書
5タイプそれぞれの組立手順書をご用意しております。
組立手順書ユニットNo別 選定目安
アルファユニットは、寸法・使用条件により許容される積載荷重が変わります。
※下記許容荷重は上部フレームのたわみがフレーム全長の1/1000以下となるものです。
（N）
| ユニット No | 使用フレーム | W（L）=500 | W（L）=1000 | W（L）=1500 | W（L）=2000 |
|---|---|---|---|---|---|
| 20204 | AFS-2020-4 | 83 | - | - | - |
| 3030L | AFS-3030L-6 | 386 | 96 | - | - |
| 3030 | AFS-3030-6 | 479 | 119 | - | - |
| 40404 | AFS-4040-4 | 1,053 | 262 | - | - |
| 4040L | AFS-4040L-8 | 1,318 | 329 | 146 | - |
| 4040 | AFS-4040-8 | 1,528 | 382 | 169 | - |
| 3060L | AFS-3060L-6 AFSL-606030-6 |
2,807 | 702 | 311 | - |
| 3060 | AFS-3060-6 AFSL-606030-6 |
3,374 | 843 | 374 | - |
| 6060L | AFS-6060L-6 | - | 1,225 | 545 | 306 |
| 6060 | AFS-6060-6 | - | 1,459 | 649 | 364 |
| 4080L | AFS-4080L-8 AFSL-808040-8 |
- | 2,234 | 992 | 559 |
| 4080 | AFS-4080-8 AFSL-808040-8 |
- | 2,711 | 1,205 | 677 |
| 8080L | AFS-8080L-8 | - | 3,542 | 1,574 | 885 |
| 8080 | AFS-8080-8 | - | 5,068 | 2,252 | 1,267 |
（N）
| ユニット No |
スチールor ステンレス |
1. レベリングフット | 2. キャスター | 3. キャスターユニット | |||
|---|---|---|---|---|---|---|---|
| オプションNo （型式） |
許容荷重 | オプションNo （型式） |
許容荷重 | オプションNo （型式） |
許容荷重 | ||
| 20204 | AU (スチール) |
- | - | - | - | CU22(CU-80) | 3,200 |
| AUS (ステンレス) |
- | - | - | - | CU22(CU-80) | 3,200 | |
| 3030 3030L |
AU (スチール) |
L33(LFP-06) | 2,400 | C33(C-30) | 1,200 | CU33(CU-80) | 3,200 |
| AUS (ステンレス) |
L33(LFS-06) | 12,000 | C33(C-30) | 1,200 | CU33(CU-80) | 3,200 | |
| 40404 | AU (スチール) |
LB44(LFN-08) | 10,000 | - | - | CU44(CU-80) | 3,200 |
| AUS (ステンレス) |
LB44(LFS-08) | 18,000 | - | - | CU44(CU-80) | 3,200 | |
| 4040 4040L |
AU (スチール) |
L44(LFN-08) | 10,000 | C44(C-40) | 1,600 | CU44(CU-130) | 5,200 |
| AUS (ステンレス) |
L44(LFS-08) | 18,000 | C44(C-40) | 1,600 | CU44(CU-130) | 5,200 | |
| 3060 3060L |
AU (スチール) |
LB36(LFN-16) | 12,000 | - | - | CU36(CU-80) | 3,200 |
| AUS (ステンレス) |
LB36(LFS60-16) | 20,000 | - | - | CU36(CU-80) | 3,200 | |
| 6060 6060L |
AU (スチール) |
LB66(LFN-16) | 12,000 | - | - | CU66(CU-80) | 3,200 |
| AUS (ステンレス) |
LB66(LFS60-16) | 20,000 | - | - | CU66(CU-80) | 3,200 | |
| 4080 4080L |
AU (スチール) |
LB48(LFN-16) | 12,000 | - | - | CU48(CU-130) | 5,200 |
| AUS (ステンレス) |
LB48(LFS60-16) | 20,000 | - | - | CU48(CU-130) | 5,200 | |
| 8080 8080L |
AU (スチール) |
LB88(LFN-16) | 12,000 | - | - | CU88(CU-130) | 5,200 |
| AUS (ステンレス) |
LB88(LFS60-16) | 20,000 | - | - | CU88(CU-130) | 5,200 | |
- ※等分布荷重時の許容荷重となります。
- ※オプション選択時は、ユニット/オプションいずれか低い値がオプション選択時の許容荷重となります。
-
集中荷重
対となる2辺の中央に集中して荷重がかかる場合
※(L)寸法の長い方で算出して下さい。
1辺許容荷重×2=許容荷重
例）ユニットNo.3060LでW（L）=1000の場合
702×2=1404N
-
等分布荷重
ユニット上面に均等に荷重がかかる場合
※(L)寸法の長い方で算出して下さい。
1辺許容荷重×4=許容荷重
例）ユニットNo.3060LでW（L）=1000の場合
702×4=2808N
-
重心位置
アルファユニットの転倒及び接続ブラケットの強度上、下図の重心高さを推奨します。
Y＜W/2 Y＜L/2
となるほうが好ましい
※安全荷重の詳細は、テクニカルデータに記載しております。
カスタマイズをご希望の方
標準タイプ以外のサイズや複雑な形状の場合、
カクチャにてオーダーが可能です。
