ALFA CONVEYOR アルファコンベア

機能性とメンテナンスの容易さを追求した
小型軽量搬送コンベア

部品やベルトなどの交換も容易な、軽量かつコンパクトなコンベアを全21種類ご用意。
便利なオートテンション機構を搭載し、プーリにはクラウン加工が施されている為
ベルトの蛇行・片寄りの心配がなく、わずらわしい調整が不要です。

特徴

01便利なオートテンション機構
移動プーリ側に装着されたオートテンション機構により、常に最適のテンション力が得られます。また、プーリにはクラウン加工が施されており、ベルトの蛇行、片寄りの心配がなく、煩わしい調整の必要がありません。
02軽量で高剛性のアルファフレームシステムを使用
アルファフレームを使用しているため、機能的には軽量でかつコンベアの絶対条件である剛性面においても優れています。また、外観上も表面はアルマイト処理を施してあるため対汚染性、耐食性に優れており後処理が不要です。
03シンプル構造でメンテナンスが容易
機能性とメンテナンスの容易さを追求したシンプル構造により、ベルトや部品などの交換が簡単に行えます。

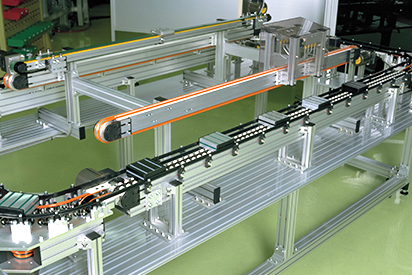

04コンベアアクセサリーの取り付けも簡単
アルファフレームのＴ溝に四角ナットを挿入することで、各種コンベアアタッチメントを任意位置に取り付け可能。コンベアアクセサリーはもちろん、その他センサー取付け金具などを追加工なしで取り付けられます。

概要

各部品詳細

a

N : 標準

O : 耐油

E : 帯電防止

ベルト
標準・耐油・帯電防止の3種類の中からお選び下さい。また、上記以外のベルトをご希望の場合は別途お問い合わせ下さい。
b

スピードコントロールモータ用スイッチ
搬送スピードを無段変速したい用途に使用します。コントローラとモータはコネクタにてワンタッチ接続。
c

インダクションモータ用スイッチ
一方向長時間連続搬送に最適で速度制御の必要がない用途に使用します。
d

オートテンション機構
従動プーリ側に装着されたオートテンション機構により常に最適のテンション力が得られます。
e

ベアリングホルダー
ベアリングホルダーの色を変えることによりコンベア上の製品を識別するなど、目的に合わせてご使用ください。

フレームのＴ溝に四角ナットを挿入することで、追加工なしで取り付けられます。
必要に応じて別途ご購入下さい。

仕様

型式	モーター出力	ベルト幅 (mm)	プーリ間ピッチ (mm)	コンベア		仕様詳細
型式	モーター出力	ベルト幅 (mm)	プーリ間ピッチ (mm)	NL, NR（右側, 左側）	T（下側）	仕様詳細
ACC25	3W	25	500～1500
ACC25	6W	25	500～2000
ACC25L	6W	25
ACC25S		25
ACC50		50
ACC50S		50
ACC50M		50
ACC80	15W	80	500～2500
ACC80S	15W	80
ACC80	25W	80
ACC80S	25W	80

仕様

電源	単相100V 50/60Hz 3W
	単相200V 50Hz 2.5W
	単相200V 60Hz 3W
モータ	インジェクションモータ
ベルト幅	25mm

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）/ 搬送荷重（N）
減速比	50		60		90		120		180
周波数	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz
搬送速度	5.8	7	4.8	5.8	3.2	3.8	2.4	2.9	1.6	1.9
搬送荷重	15	12	18	15	24	20	32	27	34	34

※搬送速度はモータの同期回転数を基準に計算していますので実際には負荷に応じて若干速度が下がります。
※搬送荷重はコンベアの使用条件により異なりますので目安としてご参照下さい。

質量(kg)=A(L−500)+B

型式	プーリ間ピッチ（L）	モータ位置	モータ種類	スイッチ	ベルト種類	A	B
ACC25	500～1500	NR NL	C：インダクション	-	N：標準	0.0012311	1.91
					O：耐油	0.0012361	1.91
					E：帯電防止	0.0012761	1.93
				SW	N：標準	0.0012311	2.40
					O：耐油	0.0012361	2.40
					E：帯電防止	0.0012761	2.43
		T	C：インダクション	-	N：標準	0.0012311	2.03
					O：耐油	0.0012361	2.04
					E：帯電防止	0.0012761	2.06
				SW	N：標準	0.0012311	2.52
					O：耐油	0.0012361	2.53
					E：帯電防止	0.0012761	2.55

ACC25-NL
（NRタイプはモータ位置対称）
ACC25-T

仕様

電源	単相100V 50/60Hz 6W
電源	単相200V 50/60Hz 6W
モータ	インジェクションモータ
モータ	スピードコントロールモータ
ベルト幅	25mm

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）/ 搬送荷重（N）
減速比	36		50		60		90		120		180
周波数	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz
搬送速度	4.1	4.8	2.9	3.5	2.4	2.9	1.6	1.9	1.2	1.4	0.8	1.0
搬送荷重	34	34	34	34	34	34	34	34	34	34	34	34

※搬送速度はモータの同期回転数を基準に計算していますので実際には負荷に応じて若干速度が下がります。
※搬送荷重はコンベアの使用条件により異なりますので目安としてご参照下さい。

質量(kg)=A(L−500)+B

型式	プーリ間ピッチ（L）	モータ位置	モータ種類	スイッチ	ベルト種類	A	B
ACC25	500～1500	NR NL	C：インダクション	-	N：標準	0.0012311	2.56
					O：耐油	0.0012361	2.56
					E：帯電防止	0.0012761	2.58
				SW	N：標準	0.0012311	3.05
					O：耐油	0.0012361	3.05
					E：帯電防止	0.0012761	3.08
			V：スピードコントロール	-	N：標準	0.0012311	3.17
					O：耐油	0.0012361	3.17
					E：帯電防止	0.0012761	3.19
		T	C：インダクション	-	N：標準	0.0012311	2.75
					O：耐油	0.0012361	2.76
					E：帯電防止	0.0012761	2.78
				SW	N：標準	0.0012311	3.24
					O：耐油	0.0012361	3.25
					E：帯電防止	0.0012761	3.27
			V：スピードコントロール	-	N：標準	0.0012311	3.36
					O：耐油	0.0012361	3.37
					E：帯電防止	0.0012761	3.39

ACC25-NL
（NRタイプはモータ位置対称）
ACC25-T

仕様

電源	単相100V 50/60Hz 6W
電源	単相200V 50/60Hz 6W
モータ	インジェクションモータ
モータ	スピードコントロールモータ
ベルト幅	25mm

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）/ 搬送荷重（N）
減速比	36		50		60		90		120		180
周波数	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz
搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
搬送荷重	25	21	31	27	37	31	56	46	57	57	57	57

※搬送速度はモータの同期回転数を基準に計算していますので実際には負荷に応じて若干速度が下がります。
※搬送荷重はコンベアの使用条件により異なりますので目安としてご参照下さい。

質量(kg)=A(L−500)+B

型式	プーリ間ピッチ（L）	モータ位置	モータ種類	スイッチ	ベルト種類	A	B
ACC25L	500～2000	NR NL	C：インダクション	-	N：標準	0.0019881	3.58
					O：耐油	0.0019931	3.59
					E：帯電防止	0.0020331	3.61
				SW	N：標準	0.0019881	4.07
					O：耐油	0.0019931	4.08
					E：帯電防止	0.0020331	4.10
			V：スピードコントロール	-	N：標準	0.0019881	4.19
					O：耐油	0.0019931	4.20
					E：帯電防止	0.0020331	4.22
		T	C：インダクション	-	N：標準	0.0019881	3.87
					O：耐油	0.0019931	3.87
					E：帯電防止	0.0020331	3.90
				SW	N：標準	0.0019881	4.36
					O：耐油	0.0019931	4.36
					E：帯電防止	0.0020331	4.39
			V：スピードコントロール	-	N：標準	0.0019881	4.48
					O：耐油	0.0019931	4.48
					E：帯電防止	0.0020331	4.51

ACC25L-NL
（NRタイプはモータ位置対称）
ACC25L-T

仕様

電源	単相100V 50/60Hz 6W
電源	単相200V 50/60Hz 6W
モータ	インジェクションモータ
モータ	スピードコントロールモータ
ベルト幅	25mm

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）/ 搬送荷重（N）
減速比	36		50		60		90		120		180
周波数	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz
搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
搬送荷重	25	21	31	27	34	31	34	34	34	34	34	34

※搬送速度はモータの同期回転数を基準に計算していますので実際には負荷に応じて若干速度が下がります。
※搬送荷重はコンベアの使用条件により異なりますので目安としてご参照下さい。

質量(kg)=A(L−500)+B

型式	プーリ間ピッチ（L）	モータ位置	モータ種類	スイッチ	ベルト種類	A	B
ACC25S	500～2000	NR NL	C：インダクション	-	N：標準	0.0012311	3.37
					O：耐油	0.0012361	3.37
					E：帯電防止	0.0012761	3.39
				SW	N：標準	0.0012311	3.86
					O：耐油	0.0012361	3.86
					E：帯電防止	0.0012761	3.88
			V：スピードコントロール	-	N：標準	0.0012311	3.98
					O：耐油	0.0012361	3.98
					E：帯電防止	0.0012761	4.00
		T	C：インダクション	-	N：標準	0.0012311	3.66
					O：耐油	0.0012361	3.66
					E：帯電防止	0.0012761	3.68
				SW	N：標準	0.0012311	4.15
					O：耐油	0.0012361	4.15
					E：帯電防止	0.0012761	4.17
			V：スピードコントロール	-	N：標準	0.0012311	4.27
					O：耐油	0.0012361	4.27
					E：帯電防止	0.0012761	4.29

ACC25S-NL
（NRタイプはモータ位置対称）
ACC25S-T

仕様

電源	単相100V 50/60Hz 6W
電源	単相200V 50/60Hz 6W
モータ	インジェクションモータ
モータ	スピードコントロールモータ
ベルト幅	50mm

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）/ 搬送荷重（N）
減速比	36		50		60		90		120		180
周波数	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz
搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
搬送荷重	25	21	31	27	37	31	56	46	58	58	58	58

※搬送速度はモータの同期回転数を基準に計算していますので実際には負荷に応じて若干速度が下がります。
※搬送荷重はコンベアの使用条件により異なりますので目安としてご参照下さい。

質量(kg)=A(L−500)+B

型式	プーリ間ピッチ（L）	モータ位置	モータ種類	スイッチ	ベルト種類	A	B
ACC50	500～2500	NR NL	C：インダクション	-	N：標準	0.0025942	4.79
					O：耐油	0.0026042	4.79
					E：帯電防止	0.0026842	4.84
				SW	N：標準	0.0025942	5.28
					O：耐油	0.0026042	5.28
					E：帯電防止	0.0026842	5.33
			V：スピードコントロール	-	N：標準	0.0025942	5.40
					O：耐油	0.0026042	5.40
					E：帯電防止	0.0026842	5.45
		T	C：インダクション	-	N：標準	0.0025942	5.08
					O：耐油	0.0026042	5.09
					E：帯電防止	0.0026842	5.14
				SW	N：標準	0.0025942	5.57
					O：耐油	0.0026042	5.58
					E：帯電防止	0.0026842	5.63
			V：スピードコントロール	-	N：標準	0.0025942	5.69
					O：耐油	0.0026042	5.70
					E：帯電防止	0.0026842	5.75

ACC50-NL
（NRタイプはモータ位置対称）
ACC50-T

仕様

電源	単相100V 50/60Hz 6W
電源	単相200V 50/60Hz 6W
モータ	インジェクションモータ
モータ	スピードコントロールモータ
ベルト幅	50mm

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）/ 搬送荷重（N）
減速比	36		50		60		90		120		180
周波数	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz
搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
搬送荷重	25	21	31	27	37	31	56	46	58	58	58	58

※搬送速度はモータの同期回転数を基準に計算していますので実際には負荷に応じて若干速度が下がります。
※搬送荷重はコンベアの使用条件により異なりますので目安としてご参照下さい。

質量(kg)=A(L−500)+B

型式	プーリ間ピッチ（L）	モータ位置	モータ種類	スイッチ	ベルト種類	A	B
ACC50S	500～2500	NR NL	C：インダクション	-	N：標準	0.0021022	4.59
					O：耐油	0.0021122	4.59
					E：帯電防止	0.0021922	4.64
				SW	N：標準	0.0021022	5.08
					O：耐油	0.0021122	5.08
					E：帯電防止	0.0021922	5.13
			V：スピードコントロール	-	N：標準	0.0021022	5.20
					O：耐油	0.0021122	5.20
					E：帯電防止	0.0021922	5.25
		T	C：インダクション	-	N：標準	0.0021022	4.88
					O：耐油	0.0021122	4.89
					E：帯電防止	0.0021922	4.93
				SW	N：標準	0.0021022	5.37
					O：耐油	0.0021122	5.38
					E：帯電防止	0.0021922	5.42
			V：スピードコントロール	-	N：標準	0.0021022	5.49
					O：耐油	0.0021122	5.50
					E：帯電防止	0.0021922	5.54

ACC50S-NL
（NRタイプはモータ位置対称）
ACC50S-T

仕様

電源	単相100V 50/60Hz 6W
電源	単相200V 50/60Hz 6W
モータ	インジェクションモータ
モータ	スピードコントロールモータ
ベルト幅	50mm

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）/ 搬送荷重（N）
減速比	36		50		60		90		120		180
周波数	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz
搬送速度	3.5	4.2	2.5	3.0	2.1	2.5	1.4	1.6	1.0	1.2	0.7	0.8
搬送荷重	36	30	44	39	53	44	80	66	83	83	83	83

※搬送速度はモータの同期回転数を基準に計算していますので実際には負荷に応じて若干速度が下がります。
※搬送荷重はコンベアの使用条件により異なりますので目安としてご参照下さい。

質量(kg)=A(L−500)+B

型式	プーリ間ピッチ（L）	モータ位置	モータ種類	スイッチ	ベルト種類	A	B
ACC50M	500～2500	-	C：インダクション	-	N：標準	0.0021022	4.68
					O：耐油	0.0021122	4.69
					E：帯電防止	0.0021922	4.74
				SW	N：標準	0.0021022	5.17
					O：耐油	0.0021122	5.18
					E：帯電防止	0.0021922	5.23
		-	V：スピードコントロール	-	N：標準	0.0021022	5.29
					O：耐油	0.0021122	5.30
					E：帯電防止	0.0021922	5.35

ACC50M

仕様

電源	単相100V 50/60Hz 15W
電源	単相200V 50/60Hz 15W
モータ	インジェクションモータ
モータ	スピードコントロールモータ
ベルト幅	80mm

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）/ 搬送荷重（N）
減速比	36		50		60		90		120		180
周波数	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz
搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
搬送荷重	64	54	79	68	86	81	86	86	86	86	86	86

※搬送速度はモータの同期回転数を基準に計算していますので実際には負荷に応じて若干速度が下がります。
※搬送荷重はコンベアの使用条件により異なりますので目安としてご参照下さい。

質量(kg)=A(L−500)+B

型式	プーリ間ピッチ（L）	モータ位置	モータ種類	スイッチ	ベルト種類	A	B
ACC80	500～2500	NR NL	C：インダクション	-	N：標準	0.0042716	7.03
					O：耐油	0.0042876	7.04
					E：帯電防止	0.0044156	7.12
				SW	N：標準	0.0042716	7.52
					O：耐油	0.0042876	7.53
					E：帯電防止	0.0044156	7.61
			V：スピードコントロール	-	N：標準	0.0042716	7.64
					O：耐油	0.0042876	7.65
					E：帯電防止	0.0044156	7.73
		T	C：インダクション	-	N：標準	0.0042716	7.32
					O：耐油	0.0042876	7.33
					E：帯電防止	0.0044156	7.41
				SW	N：標準	0.0042716	7.81
					O：耐油	0.0042876	7.82
					E：帯電防止	0.0044156	7.90
			V：スピードコントロール	-	N：標準	0.0042716	7.93
					O：耐油	0.0042876	7.94
					E：帯電防止	0.0044156	8.02

ACC80-NL
（NRタイプはモータ位置対称）
ACC80-T

仕様

電源	単相100V 50/60Hz 15W
電源	単相200V 50/60Hz 15W
モータ	インジェクションモータ
モータ	スピードコントロールモータ
ベルト幅	80mm

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）/ 搬送荷重（N）
減速比	36		50		60		90		120		180
周波数	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz
搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
搬送荷重	64	54	78	68	78	78	78	78	78	78	78	78

※搬送速度はモータの同期回転数を基準に計算していますので実際には負荷に応じて若干速度が下がります。
※搬送荷重はコンベアの使用条件により異なりますので目安としてご参照下さい。

質量(kg)=A(L−500)+B

型式	プーリ間ピッチ（L）	モータ位置	モータ種類	スイッチ	ベルト種類	A	B
ACC80S	500～2500	NR NL	C：インダクション	-	N：標準	0.0030196	6.38
					O：耐油	0.0030356	6.39
					E：帯電防止	0.0031636	6.46
				SW	N：標準	0.0030196	6.87
					O：耐油	0.0030356	6.88
					E：帯電防止	0.0031636	6.95
			V：スピードコントロール	-	N：標準	0.0030196	6.99
					O：耐油	0.0030356	7.00
					E：帯電防止	0.0031636	7.07
		T	C：インダクション	-	N：標準	0.0030196	6.67
					O：耐油	0.0030356	6.67
					E：帯電防止	0.0031636	6.75
				SW	N：標準	0.0030196	7.16
					O：耐油	0.0030356	7.16
					E：帯電防止	0.0031636	7.24
			V：スピードコントロール	-	N：標準	0.0030196	7.28
					O：耐油	0.0030356	7.28
					E：帯電防止	0.0031636	7.36

ACC80S-NL
（NRタイプはモータ位置対称）
ACC80S-T

仕様

電源	単相100V 50/60Hz 25W
電源	単相200V 50/60Hz 25W
モータ	インジェクションモータ
モータ	スピードコントロールモータ
ベルト幅	80mm

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）/ 搬送荷重（N）
減速比	36		50		60		90		120		180
周波数	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz
搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
搬送荷重	86	86	86	86	86	86	86	86	86	86	86	86

※搬送速度はモータの同期回転数を基準に計算していますので実際には負荷に応じて若干速度が下がります。
※搬送荷重はコンベアの使用条件により異なりますので目安としてご参照下さい。

質量(kg)=A(L−500)+B

型式	プーリ間ピッチ（L）	モータ位置	モータ種類	スイッチ	ベルト種類	A	B
ACC80	500～2500	NR NL	C：インダクション	-	N：標準	0.0042716	7.57
					O：耐油	0.0042876	7.57
					E：帯電防止	0.0044156	7.65
				SW	N：標準	0.0042716	8.06
					O：耐油	0.0042876	8.07
					E：帯電防止	0.0044156	8.14
			V：スピードコントロール	-	N：標準	0.0042716	8.18
					O：耐油	0.0042876	8.18
					E：帯電防止	0.0044156	8.26
		T	C：インダクション	-	N：標準	0.0042716	7.93
					O：耐油	0.0042876	7.94
					E：帯電防止	0.0044156	8.01
				SW	N：標準	0.0042716	8.42
					O：耐油	0.0042876	8.43
					E：帯電防止	0.0044156	8.50
			V：スピードコントロール	-	N：標準	0.0042716	8.54
					O：耐油	0.0042876	8.55
					E：帯電防止	0.0044156	8.62

ACC80-NL
（NRタイプはモータ位置対称）
ACC80-T

仕様

電源	単相100V 50/60Hz 25W
電源	単相200V 50/60Hz 25W
モータ	インジェクションモータ
モータ	スピードコントロールモータ
ベルト幅	80mm

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）/ 搬送荷重（N）
減速比	36		50		60		90		120		180
周波数	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz
搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
搬送荷重	78	78	78	78	78	78	78	78	78	78	78	78

※搬送速度はモータの同期回転数を基準に計算していますので実際には負荷に応じて若干速度が下がります。
※搬送荷重はコンベアの使用条件により異なりますので目安としてご参照下さい。

質量(kg)=A(L−500)+B

型式	プーリ間ピッチ（L）	モータ位置	モータ種類	スイッチ	ベルト種類	A	B
ACC80S	500～2500	NR NL	C：インダクション	-	N：標準	0.0030196	6.91
					O：耐油	0.0030356	6.92
					E：帯電防止	0.0031636	7.00
				SW	N：標準	0.0030196	7.40
					O：耐油	0.0030356	7.41
					E：帯電防止	0.0031636	7.49
			V：スピードコントロール	-	N：標準	0.0030196	7.52
					O：耐油	0.0030356	7.53
					E：帯電防止	0.0031636	7.61
		T	C：インダクション	-	N：標準	0.0030196	7.27
					O：耐油	0.0030356	7.28
					E：帯電防止	0.0031636	7.36
				SW	N：標準	0.0030196	7.76
					O：耐油	0.0030356	7.77
					E：帯電防止	0.0031636	7.85
			V：スピードコントロール	-	N：標準	0.0030196	7.88
					O：耐油	0.0030356	7.89
					E：帯電防止	0.0031636	7.97

ACC80S-NL
（NRタイプはモータ位置対称）
ACC80S-T

コンベアアクセサリー

ホルダーブロック・ジョイント、バーホルダー・ガイド、オイルパンキャップ

取付例

フェースライナー、ベアリングホルダー

取付例

技術データ

インダクションモータ

一方向の搬送で速度制御の必要がない用途に使用。
SW（スイッチ有）ご指定の場合。コントロールユニット（コンデンサ内蔵）と電源コード2mが標準として付属。

定格	出力(W)	電圧(V)	周波数(Hz)	電流(A)	コンデンサ
定格	出力(W)	電圧(V)	周波数(Hz)	電流(A)	定量μF	定格電圧VAC仕様
連続	3	単相100	50・60	0.14	1.5	250
	3	単相200	60	0.07	0.35	400
	2.5	単相200	50	0.07	0.35	400
	6	単相100	50・60	0.25	2.6	250
	6	単相200	50・60	0.15	0.7	400
	15	単相100	50・60	0.40	4.0	250
	15	単相200	50・60	0.25	1.2	400
	25	単相100	50	0.65	6.0	200
		単相100	60	0.80	6.0	200
		単相200	50・60	0.30	1.5	400

コントロールユニット寸法図 (インダクションモータ用)

スピードコントロールモータ

搬送スピードを無段変速したい用途に使用。
コントロールユニット（コンデンサ、速度設定器内蔵）と電源コード2mが標準として付属。
コントロールユニットとモータはコネクタにてワンタッチ接続。
ACC25の3Wタイプは、取付け不可。

定格	最大出力(W)	電圧(V)	電流(A)	消費電力(W)
連続	6	単相100	0.3	24
	6	単相200	0.15	24
	15	単相100	0.5	45
	15	単相200	0.25	45
	25	単相100	0.6	70
	25	単相200	0.4	70

コントロールユニット寸法図 (スピードコントロールモータ用)

型式	ベルト幅 (mm)	モータ位置 NL:左側 NR:右側 T:下側	モータ出力 (W)	搬送速度(m/min）/ 搬送荷重（N)
				減速比	36		50		60		90		120		180
				周波数	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz
ACC25	25	NL,NR,T	3^※1	搬送速度	-	-	5.8	7	4.8	5.8	3.2	3.8	2.4	2.9	1.6	1.9
ACC25	25	NL,NR,T	3^※1	搬送荷重			15	12	18	15	24	20	32	27	34	34
ACC25	25	NL,NR,T	6	搬送速度	4.1	4.8	2.9	3.5	2.4	2.9	1.6	1.9	1.2	1.4	0.8	1.0
ACC25	25	NL,NR,T	6	搬送荷重	34	34	34	34	34	34	34	34	34	34	34	34
ACC25L	25	NL,NR,T	6	搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
ACC25L	25	NL,NR,T	6	搬送荷重	25	21	31	27	37	31	56	46	57	57	57	57
ACC25S	25	NL,NR,T	6	搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
ACC25S	25	NL,NR,T	6	搬送荷重	25	21	31	27	34	31	34	34	34	34	34	34
ACC50	50	NL,NR,T	6	搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
ACC50	50	NL,NR,T	6	搬送荷重	25	21	31	27	37	31	56	46	58	58	58	58
ACC50S	50	NL,NR,T	6	搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
ACC50S	50	NL,NR,T	6	搬送荷重	25	21	31	27	37	31	56	46	58	58	58	58
ACC50M	50	M	6	搬送速度	3.5	4.2	2.5	3.0	2.1	2.5	1.4	1.6	1.0	1.2	0.7	0.8
ACC50M	50	M	6	搬送荷重	36	30	44	39	53	44	80	66	83	83	83	83
ACC80	80	NL,NR,T	15	搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
ACC80	80	NL,NR,T	15	搬送荷重	64	54	79	68	86	81	86	86	86	86	86	86
ACC80	80	NL,NR,T	25	搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
ACC80	80	NL,NR,T	25	搬送荷重	86	86	86	86	86	86	86	86	86	86	86	86
ACC80S	80	NL,NR,T	15	搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
ACC80S	80	NL,NR,T	15	搬送荷重	64	54	78	68	78	78	78	78	78	78	78	78
ACC80S	80	NL,NR,T	25	搬送速度	7.9	9.5	5.6	6.8	4.7	5.7	3.2	3.8	2.3	2.8	1.6	1.9
ACC80S	80	NL,NR,T	25	搬送荷重	78	78	78	78	78	78	78	78	78	78	78	78

※1ACC25の3Wタイプは、AC200V 50Hzのときはモータ出力が2.5Wになります。

注）搬送速度はモータの同期回転数を基準に計算していますので実際には負荷に応じて若干速度が下がります。
注）搬送荷重はコンベアの使用条件により異なりますので目安としてご参照下さい。

搬送荷重の算出方法

ベルト速度と搬送荷重の関係を下記グラフに示します。

W = 搬送荷重　P = モータ出力　V = ベルト速度

ACC25

W = (　8PV − 2　) × 9.8
ACC50

W = (　8PV − 4　) × 9.8
ACC80

W = (　8PV − 6　) × 9.8

ベルトの種類	材質	ベルト色	総厚（mm）	許容応力（N/cm）	摩擦系数対ミガキ鋼		使用可能温度範囲
ベルトの種類	材質	ベルト色	総厚（mm）	許容応力（N/cm）	表	裏	乾熱温度（℃）^※4	湿熱温度（℃）
標準	ポリウレタン[PUR]	緑	1.1	40	0.2	0.2	-30〜100	0〜80
耐油		緑	1.7	40	0.3	0.5	-10〜80	0〜60
帯電防止		白	1.3	80	0.1	0.1	-30〜100	0〜80

※4MAX100℃表示品でも連続使用の場合は使用可能温度MAX80℃になります。

導入事例

詳しく見る

エレベータ&コンベア

コーナーコンベア

スタンピングコンベア

フリーフローコンベア

サービス&サポート

お見積

STEP 01

製品の選択

必須

ご希望のコンベア写真をクリックしてください。

モーター出力	ベルト幅 (mm)	プーリ間ピッチ (mm)	型式/図面	コンベア
モーター出力	ベルト幅 (mm)	プーリ間ピッチ (mm)	型式/図面	NL, NR（右側, 左側）	T（下側）
3W	25	500～1500	ACC25 3W
6W	25	500～2000	ACC25 6W
	25		ACC25L
	25		ACC25S
	50		ACC50
	50		ACC50S
	50		ACC50M
15W	80	500～2500	ACC80
15W	80		ACC80S
25W	80		ACC80
25W	80		ACC80S

標準タイプ以外のサイズや複雑な形状の場合は、
お問い合わせフォームからオーダーが可能です。

お問い合わせ

STEP 02

サイズ、数量のご入力

コンベア選択に戻る

型番(コンベア種類)

電圧 (V) 必須

電動モーター出力 (W) 必須

モーター位置必須

プーリー間ピッチ必須

mm ※（500～2500mmの間でご記入下さい）

ギヤヘッド（減速比）必須

ベルト種類必須

ハウジング色必須

モーター種類必須

スイッチ必須

スイッチ有りスイッチ無し

STEP 03

ご要望・お問い合わせ、お客様情報等のご入力

標準コンベア以外のサイズや複雑な形状の場合は、ご要望をこちらにご入力ください。
その他　お問い合わせ等についても、こちらにご入力ください。

下記の「お客様情報」欄に必要事項をご入力の上、「確認画面へ進む」を押してください。

PAGE TOP

ALFA CONVEYOR アルファコンベア

特徴

概要

各部品詳細

アクセサリー

仕様

仕様

搬送速度（m/min）・ 搬送荷重（N）

質量(kg)=A(L−500)+B

仕様

搬送速度（m/min）・ 搬送荷重（N）

質量(kg)=A(L−500)+B

仕様

搬送速度（m/min）・ 搬送荷重（N）

質量(kg)=A(L−500)+B

仕様

搬送速度（m/min）・ 搬送荷重（N）

質量(kg)=A(L−500)+B

仕様

搬送速度（m/min）・ 搬送荷重（N）

質量(kg)=A(L−500)+B

仕様

搬送速度（m/min）・ 搬送荷重（N）

質量(kg)=A(L−500)+B

仕様

搬送速度（m/min）・ 搬送荷重（N）

質量(kg)=A(L−500)+B

仕様

搬送速度（m/min）・ 搬送荷重（N）

質量(kg)=A(L−500)+B

仕様

搬送速度（m/min）・ 搬送荷重（N）

質量(kg)=A(L−500)+B

仕様

搬送速度（m/min）・ 搬送荷重（N）

質量(kg)=A(L−500)+B

仕様

搬送速度（m/min）・ 搬送荷重（N）

質量(kg)=A(L−500)+B

コンベアアクセサリー

ホルダーブロック・ジョイント、バーホルダー・ガイド、オイルパンキャップ

取付例

フェースライナー、ベアリングホルダー

取付例

技術データ

駆動モータの仕様

インダクションモータ

コントロールユニット寸法図 (インダクションモータ用)

スピードコントロールモータ

コントロールユニット寸法図 (スピードコントロールモータ用)

搬送速度・搬送荷重早見表

搬送荷重の算出方法

ベルト 技術データ

導入事例

サービス&サポート

お見積

製品の選択

サイズ、数量のご入力

ご要望・お問い合わせ、お客様情報等のご入力

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）・搬送荷重（N）

搬送速度（m/min）・搬送荷重（N）

ベルト技術データ
