概要

強度解析結果により開発されており、フレーム剛性・接続剛性が高いため斜め梁がありません。

構造解析による計算実施済

解析結果（ACB-14-3000-3000-2100）
700Galにて許容応力内

：固定部( x,y,x 方向 )

各部品詳細

例）ACB-14-A3000-B3000-H2000

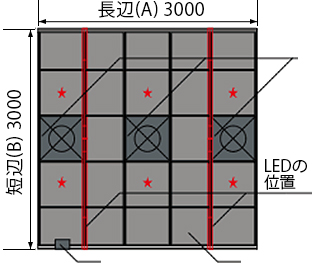

※平面図★部は点検口およびFFUと同寸法になっており、オプション10: 点検口取付・オプション11: FFU追加 が可能な箇所となります。

平面図

• a
• b
• c

正面図

• d
• e
• f
• g

• a

  FFU：NFM-A1S

  薄型タイプで、54dbの低騒音。メンテナンスも容易で上下どちらからでもファンモーターの交換が可能です。

• b

  ジャンクションボックス

  FFUモーター以上をパイロットランプ点灯でお知らせします。また差圧計の取付、サービスコンセントの電源供給を行います。

• c

  天井：アルミ複合板

  軽量で耐衝撃性に優れています。

• d

  柱・天井梁：アルミフレーム

  高品質・高性能なクリーンブース専用のアルファフレームは、耐食性に優れ、錆・塵・ほこりを嫌うクリーン環境に適しています。

• e

  照明：単相100V 20W 白色LED

  ブース面積に合わせて標準搭載。電源ケーブル導入部にはシールコネクタを使用し、塵・ほこりの侵入対策が万全です。

• f

  操作ボックス

  FFU・LED照明スイッチ、電源ブレーカーが集約されています。パイロットランプでFFUの動作確認ができます。

• g

  カーテン：帯電防止透明ビニール(鎖入り)

  ソフトウォールカーテンは帯電性に優れ、塵・ほこりを寄せ付けません。

仕様

• 清浄度：ISOクラス6（クラス1000）
• 気流方式：乱流方式

規格サイズ

• ACBシリーズは長辺（A）・短辺（B）・高さ（H）の寸法設定の違いにより、ACB-01からACB-16までの16タイプに分類されており、100mm単位でサイズ指定が可能です。
• 16タイプそれぞれにFFU・LED照明の搭載数が設定されていますが、ご希望のクリーン度によりFFUを増設することが可能です。
• 高さ（H）は、ACB-01～16共通でブース内寸法です。

• ACBシリーズ最大及び最小サイズのブース型式・寸法

  最大サイズ型式/ACB-16-40-30-25
  (A)4,000×(B)3,000×(H)2,500



  最小サイズ型式/ACB-01-10-13-20
  (A)1,000×(B)1,300×(H)2,000

• FFU増設例（追加の場合）



  例）ACB-16にFFU3基追加オプションを選択してクリーン度アップした例。

• ACB-01-～16共通寸法

  • A：ブース高（選択許容範囲）
  • B：ブース高よりジャンクションボックスまでの高さ
  • C：ブース高よりFFUまでの高さ


型式別早見表

100mm単位（下表の交差する線上）で選択して下さい。表中の図はクリーンブース天井部のFFU・LEDの位置・数を示しています。

標準薄型フィルターファンユニット（FFU）の仕様

型式		NFM-A1S
風量(m3/min)		11.0
電源		単相100V 50/60Hz
消費電力(W)		100/115
騒音(dB)		54
外形寸法		610×610×150
製品質量(kg)		13
吹出口開口寸法(mm)		570×570
吹出口		アルミラス網
捕集効率(HEPA仕様)		99.97%以上（0.3μm）
送風機	ファン	ターボファン
	モーター	単相コンデンサー誘導電動機
FFU外装		鋼板製ポリエステル樹脂焼付塗装
フィルター枠		アルミ

オプション

お客さまの必要に応じた各種オプションを取り揃えました。

•

  差圧計

•

  キャスター

•

  アンカープレート

•

  レベリングパッド

•

  サービスコンセント

•

  プレフィルター

•

  T溝埋め

•

  クリーン梱包

•

  クリーン測定サービス

•

  点検口

•

  FFU追加

各種使用例

大型ブースも実現！組み合わせにより大型ブースも容易に実現します。

• 製造ライン
• 包装／梱包行程
• マシンカバー
• クリーンストッカー
• 検査行程
• 各種搬送ライン
• クリーントンネル
• 大型クリーンブース

クリーントンネル

装置用大型クリーンブース

検査ブース
