従来の構造解析に加え、ロボット稼働状態での振動測定（加速度、振動数）を行い、スチール同等の強度と剛性を確保した最適設計で規格化した、安全で安心なロボット架台です。
10kg可搬以上でも、導入ロボットの諸条件をお伝えいただければ最適なロボット架台をご提案いたします。
協働ロボット10kg可搬以下用架台
セミオーダー（幅-奥行-高さを選択可）
固定部がシンプルなテーブル型架台です。
特徴
-
01剛性を数値化した最適設計 -
02マーキングフレームだから組立も簡単フレームに部品の取り付く位置をプリントしたマーキングフレームで、組み立てが簡単。お客様で組立いただくキット発送と、弊社で組立した完成品の発送をお選びいただけます。
仕様
- サイズ選択可能（1mm単位）
- パネル、扉タイプの選択可能
- 規格外サイズも対応可能
| 型式 | AK-R-FK10-幅-奥行-高さ |
|---|---|
| 幅 | 600～1000mm |
| 奥行 | 800～1000mm |
| 高さ | 500～1000mm |
| 質量 | 59kg～ |
| 参考価格 | 230,000円～ |
| 納期 | 受注後1週間～ |
※ロボットベース・組立費は含まれておりません。

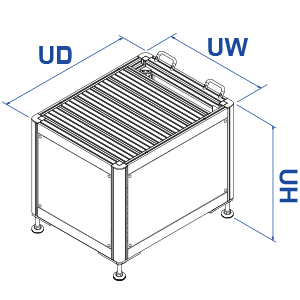

仕様図
オプション
-
ロボットベースセット
(各社ロボット対応)
※締結ボルト・ナット付
ロボット取付ボルトは含まれておりません -
後入れナットセット
50個pack
NAST-06-P50
-
タイクリップ
100個pack
ATC-68-P100
-
架台用側面固定パネル
※中間ブラケット・締結ボルト付
全面プッシュ式をご希望の場合は、扉オプションより選択してください。
架台扉（取付部品含む）
扉の位置①～⑤毎に扉タイプ/材質をお選びいただけます。
扉位置の選択
ＷＦ：①前面
ＷＢ：②後面
ＬＬ：③左面
ＬＲ：④右面
ＷＬ：⑤全面
扉タイプの選択
Ｄ１：開き扉タイプ
Ｄ２：プッシュ式タイプ
扉パネル材質の選択
Ａ：アルミ複合板 t=3
Ｐ：ポリカ透明 t=5
Ｇ：塩ビグレー t=5
サービス&サポート
ロボット導入からライン構築までしっかりサポート！
- 1
装置メーカーとして培った自動化ノウハウ
装置製作の豊富な経験を活かした「付加機能」を装備 - 2
開発・実績データによる構造体ノウハウ
検討の難しい架台の剛性をシンプルに数値化し最適架台を提案 - 3
ユーザーニーズに応える柔軟な対応力
システムに合わせたカスタムサポートと付帯設備のご提案
