仕様

  • サイズ選択可能(1mm単位)
  • カバーの扉・開口部選択可能
  • 規格外サイズも対応可能

剛性タイプ

架台の剛性値に合わせてカバーの剛性タイプをお選びいただけます。
タイプ別の剛性値は、NIC基準剛性値表を参照ください。
NIC規格架台以外にカバーを設置する場合は、フレームサイズでお選びください。

  • 標準・中剛性タイプ
    標準・中剛性タイプ(AFS-3030L-6)

    AFS-3030L-6

  • 高剛性タイプ
    高剛性タイプ(AFS-4040F-8)

    AFS-4040F-8

NIC基準剛性値

基準サイクル動作での3方向最大変位量の和をもとに剛性値を決めており、AFS-6060-6標準架台を剛性値100としてタイプ別の値を算出しています。

  • 基準サイクル

    ロボットで高さ200mmまで持ち上げ、500mm離れた2点間を往復させる動作を基準としています

  • 測定ポイント

NIC基準剛性値表

架台サイズ:1,000mm×1,000mm×770mm 搭載ロボット:FANUC社製 LRMate 200iD

架台タイプ
基本フレーム
補強内容 ロボット出力100%での最大変位量 三方位合計 剛性値
(NIC基準)
x y z (x + y + z)
標準架台
AFS-6060-6
無し 0.281 0.224 0.083 0.588 100
ブレース補強 0.117 0.092 0.023 0.232 253
中剛性架台
AFS-6090-6
無し 0.182 0.118 0.046 0.346 170
ブレース補強 0.087 0.062 0.019 0.169 349
高剛性架台
AFS-8080-8
無し 0.080 0.060 0.025 0.166 354
ブレース補強 0.040 0.033 0.013 0.086 687
ロボット出力と架台の変位量は比例します。

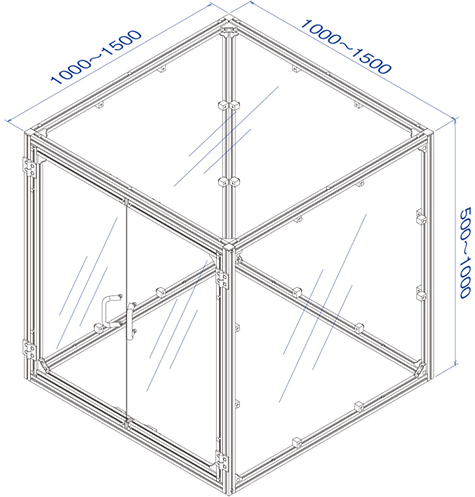

仕様図

サービス&サポート

ロボット導入からライン構築までしっかりサポート!

  • 1

    装置メーカーとして培った自動化ノウハウ

    装置製作の豊富な経験を活かした「付加機能」を装備
  • 2

    開発・実績データによる構造体ノウハウ

    検討の難しい架台の剛性をシンプルに数値化し最適架台を提案
  • 3

    ユーザーニーズに応える柔軟な対応力

    システムに合わせたカスタムサポートと付帯設備のご提案

お見積

STEP 01

カバーの剛性タイプを選択してください。必須

NIC規格架台にカバーを設置する場合は、架台に合わせた剛性タイプを選択してください。
NIC規格架台以外にカバーを設置する場合は、フレームサイズでお選びください。

NIC基準剛性値

架台サイズ:1,000mm×1,000mm×770mm 搭載ロボット:FANUC社製 LRMate 200iD

架台タイプ
基本フレーム
補強内容 ロボット出力100%での最大変位量 三方位合計 剛性値
(NIC基準)
x y z (x + y + z)
標準架台
AFS-6060-6
無し 0.281 0.224 0.083 0.588 100
ブレース補強 0.117 0.092 0.023 0.232 253
中剛性架台
AFS-6090-6
無し 0.182 0.118 0.046 0.346 170
ブレース補強 0.087 0.062 0.019 0.169 349
高剛性架台
AFS-8080-8
無し 0.080 0.060 0.025 0.166 354
ブレース補強 0.040 0.033 0.013 0.086 687
ロボット出力と架台の変位量は比例します。
STEP 02

カバーパネルタイプを選択してください。必須

扉あり

扉なし

STEP 03

寸法を入力してください

必須
mm  ※(1000~1500mmの間でご記入ください)
必須
mm  ※(1000~1500mmの間でご記入ください)
必須
mm  ※(500~1000mmの間でご記入ください)
型式

AK-RC-FC-1000-1000-500
AK-RC(カバー型番)-FC(剛性タイプ)-(CW-CD-CH)

必須
STEP 04

納入形態(組み立て方法)の選択

必須
STEP 05

ご要望・お問い合わせ、お客様情報等のご入力

上記記載以外のカスタムオーダーは、ご要望をこちらにご入力ください。
その他 お問い合わせ等についても、こちらにご入力ください。

下記の「お客様情報」欄に必要事項をご入力の上、「確認画面へ進む」を押してください。
