架台と一体化したMZS05, MZ07兼用ロボットベースを標準装備。
MZS05は、ロボット出力100％で使用可能ですが、
MZ07はロボット出力70％以下でのご使用が可能です。

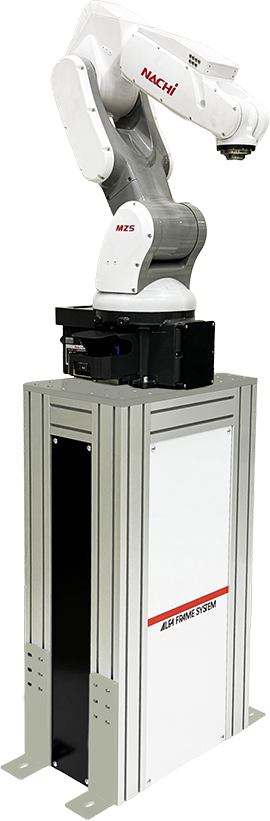

NACHI MZS05専用架台
優れた安全性能と高速・高精度を実現した360度ぶつからないNACHI協働ロボットをしっかりと支える、コンパクトでローコストの専用架台です。
特徴
-

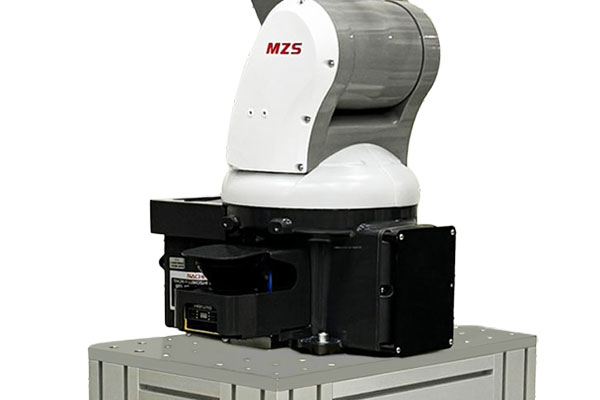

01専用ベースでロボットの取り付けも容易 -

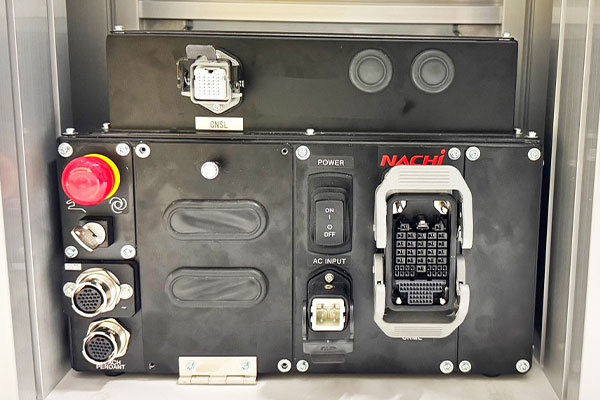

02コントローラと周辺機器をスッキリ収納架台内部は、ロボットコントローラの他、
様々な制御機器類を収納できる空間があります。 -

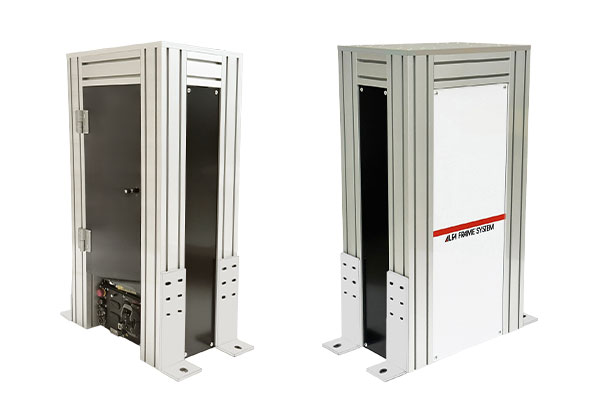

03架台高さが選べる2タイプ架台の高さは800mmと1000ｍｍの2タイプをご用意。
非協働時最高速2,500mm/secのMZS05をしっかり支える高剛性架台です。
（アンカー固定が条件）
仕様
- MZS05, MZ07専用と兼用ロボットベース標準装備
- アンカーブラケット標準装備
| 型式 | AK-R-FKT05MZS-800(1000) |
|---|---|
| 幅 | 530mm |
| 奥行 | 350mm |
| 高さ | 800mm (1000mm) |
| 質量 | 43kg (61kg) |
| 参考価格 | 199,000円（250,000円） |
| 納期 | 受注後3週間～ |
- ※本製品は、組立完成品での納品となります。
（ロボットの設置は、オプションにて承っております。）
適応ロボット
- MZS05（ロボット出力100％で使用可能）
- ※MZ07 の場合、ロボット出力70％以下で使用可能
- ※いずれもアンカー固定にて稼働が条件となっております。
（アンカー固定用ボルト（4本）は付属しておりません。）

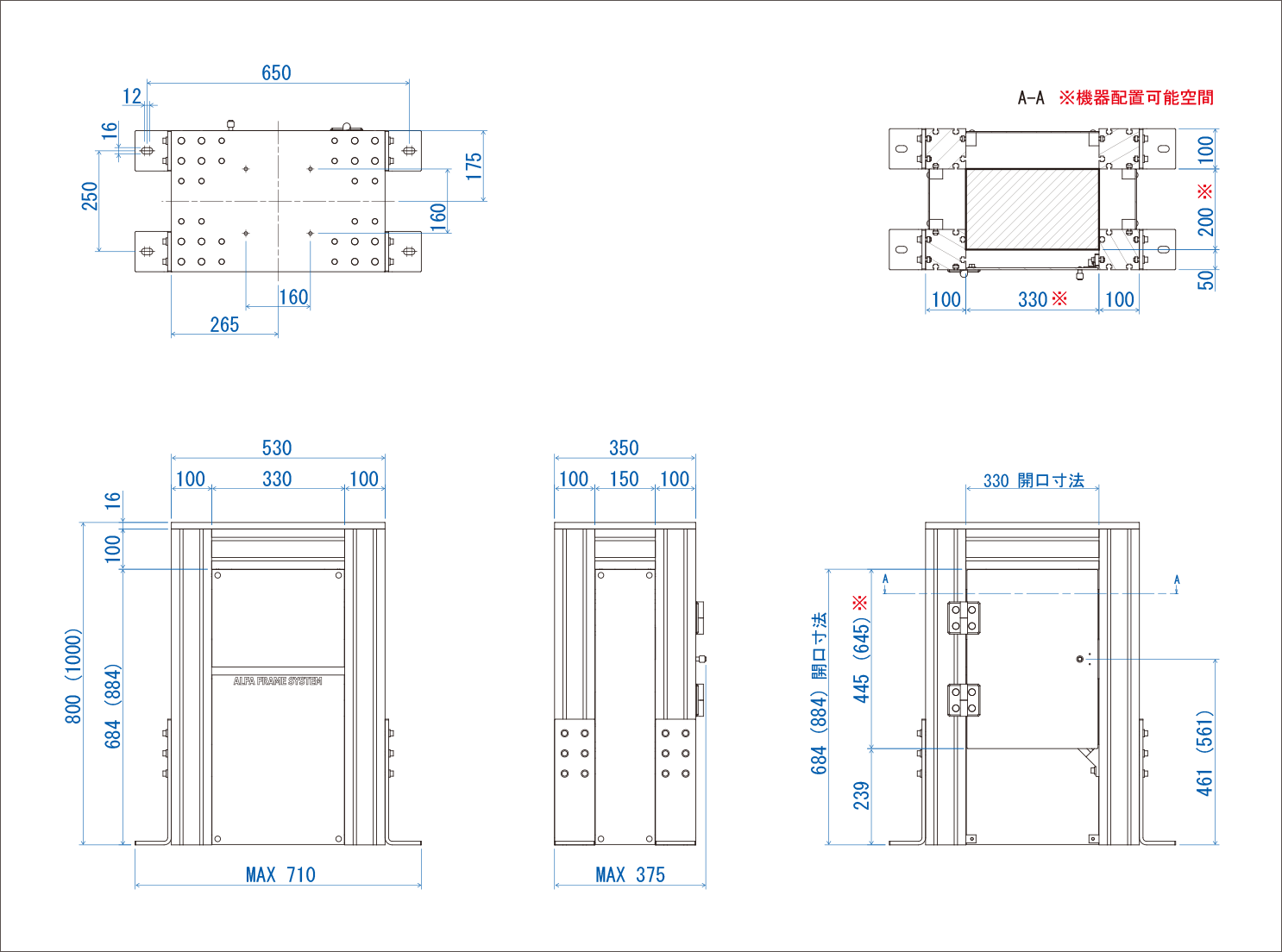

仕様図
オプション
-
後入れナットセット
50個pack
M8：NAST-08-P50
-
タイクリップ
100個pack
ATC-68-P100
-
セットアップ
架台へのロボット搭載、配線、入電確認
サイズやパネル・扉の変更も可能です。
ご要望に合わせてカスタマイズしますのでお気軽にご相談ください。
サービス&サポート
ロボット導入からライン構築までしっかりサポート！
- 1
装置メーカーとして培った自動化ノウハウ
装置製作の豊富な経験を活かした「付加機能」を装備 - 2
開発・実績データによる構造体ノウハウ
検討の難しい架台の剛性をシンプルに数値化し最適架台を提案 - 3
ユーザーニーズに応える柔軟な対応力
システムに合わせたカスタムサポートと付帯設備のご提案
