カップ式洗浄機 NCシリーズ

WASHING MACHINE

洗浄～乾燥まで1ステーションで「仕上げ洗浄」

金属小型部品に最適な低圧小型洗浄機（0.4MPa以上）です。
独自のカップ式回転ノズルにより、高精度なワーク洗浄・乾燥を実現します。

特徴

  • 特徴1
    01見える化

    透明カップにより「見える化」を実現。
    洗浄状況の確認が行えます。

  • 特徴2
    02ねらい洗浄

    ワーク形状に最適な専用ノズルで、高い精度の洗浄・乾燥を実現。

  • 特徴3
    03省エネ

    低圧でもきっちり洗浄。
    高効率な油分回収で更液回数を削減します。

  • 特徴4
    04コンパクト

    水に強いアルミフレームで構成。
    洗浄・乾燥を1ステーションで行い、省スペース化を実現。

  • 特徴5
    05クリーン

    カップ式で密閉することにより、洗浄液飛散がなく低騒音を実現。
    洗浄室内はいつもきれいな状態を保ちます。

概要

ラインナップ

  • NCR215
    仕上げ洗浄機
    NCR215
    ロータリテーブルタイプ
    専用ノズル
  • NCL218
    仕上げ洗浄機
    NCL218
    ロータイプL
    専用ノズル
  • NCL215
    仕上げ洗浄機
    NCL215
    ロータイプ
    専用ノズル
  • NCU211
    中間・仕上げ洗浄機
    NCU211
    上部投入タイプ
    専用ノズル

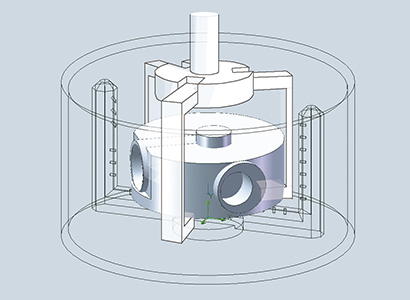

流体解析を利用した緻密な設計技術

仕様

仕上げ洗浄機

NCR215
ロータリテーブルタイプ 専用ノズル

短タクトライン、高品質要望に対応

型式 NCR215
装置寸法（W×L×Hmm） 900×2650×1500
装置質量 0.8t
洗浄・乾燥 回転ノズル方式（上下部）
ワーク取付高さ（mm） FLより900
電源 AC200V/3相/50・60Hz
電源容量 26KVA
タンク容量 200L（一層タンク構造）
洗浄圧 0.4Mpa以上
供給エアー圧 0.4Mpa以上
供給エアー流量 2000L/min以上
洗浄液温度 常温～55℃
昇温時間 20℃～50℃まで約30分
騒音 73dB
除去可能なもの コンタミおよび油分
納期 受注後3ヶ月
最大ワーク寸法（mm）
φ170以下 h=120以下

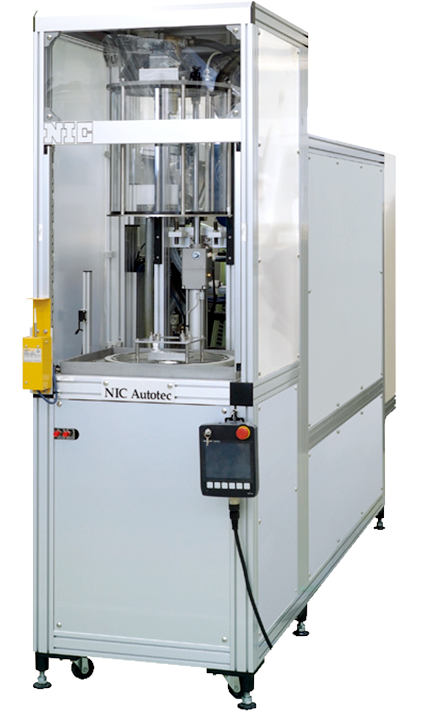

仕上げ洗浄機

NCL218
ロータイプL 専用ノズル

NCL215より大きなワークに対応

型式 NCL218
装置寸法（W×L×Hmm） 600×2380×1800
装置質量 0.5t
洗浄・乾燥 回転ノズル方式（上下部）
ワーク取付高さ（mm） FLより900
電源 AC200V/3相/50・60Hz
電源容量 26KVA
タンク容量 200L（一層タンク構造）
洗浄圧 0.4Mpa以上
供給エアー圧 0.4Mpa以上
供給エアー流量 2000L/min以上
洗浄液温度 常温～55℃
昇温時間 20℃～50℃まで約30分
騒音 71dB
除去可能なもの コンタミおよび油分
納期 受注後2ヶ月
最大ワーク寸法（mm）
φ220以下 h=260以下
仕上げ洗浄機

NCL215
ロータイプ 専用ノズル

製造ラインを見渡せるコンパクトボディ

型式 NCL215
装置寸法（W×L×Hmm） 600×2380×1500
装置質量 0.5t
洗浄・乾燥 回転ノズル方式（上下部）
ワーク取付高さ（mm） FLより900
電源 AC200V/3相/50・60Hz
電源容量 26KVA
タンク容量 200L（一層タンク構造）
洗浄圧 0.4Mpa以上
供給エアー圧 0.4Mpa以上
供給エアー流量 2000L/min以上
洗浄液温度 常温～55℃
昇温時間 20℃～50℃まで約30分
騒音 71dB
除去可能なもの コンタミおよび油分
納期 受注後2ヶ月
最大ワーク寸法（mm）
φ220以下 h=60以下
中間・仕上げ洗浄機

NCU211
上部投入タイプ 専用ノズル

ワークを上部から洗浄室にダイレクト搬送

型式 NCU211
装置寸法（W×L×Hmm） 600×2250×1100
装置質量 0.4t
洗浄・乾燥 回転ノズル方式（下部）
ワーク取付高さ（mm） FLより900
電源 AC200V/3相/50・60Hz
電源容量 10.5KVA（ヒータ取付けの場合、26KVA）
タンク容量 200L（一層タンク構造）
洗浄圧 0.4Mpa以上
供給エアー圧 0.4Mpa以上
供給エアー流量 2000L/min以上
洗浄液温度 常温（ヒータ取付けの場合、常温～55℃）
昇温時間 （ヒータ取付けの場合、20℃～50℃まで約30分）
騒音 71dB
除去可能なもの コンタミおよび油分
納期 受注後2ヶ月
最大ワーク寸法（mm）
φ220以下 h=60以下

NCシリーズのカスタマイズ例

NCU

  • スタンダード
  • 2カップタイプ

NCL

  • スタンダード
  • 投入間口大
  • ワーク引き込み

NCR

  • スタンダード
  • 搬入出別
  • 工程追加
  • 行程追加・カップ径拡大

NCシリーズによる製造ラインの設置例

  • 限られたセル空間でも設置可能
  • 上部搬送自動化ライン例

サービス&サポート

発注方法・ご注意

  • 洗浄テスト
    （有償）

  • お見積もり

  • 発注

テスト洗浄を行なうことで洗浄レベルを判断し、洗い上がりをご確認いただだけます。
ラインに合わせたカスタムにも対応します。お気軽にご相談ください。
