安全柵は、固定タイプ、扉開き戸タイプ、扉吊り戸タイプをご用意しており、組み立て出荷となっております。安全柵と接続ブラケットをつなぎ合わせるだけで、スピーディ且つ安全に設置することが出来ます。
ALFA GUARD AG SERIES
アルファガード安全柵
AGシリーズ
柵高さ2150mmで特殊対応も可能！扉タイプはイエローフレームも選択できます。
高品質な安全柵専用のアルミフレームを採用。
パネルバリエーションも豊富で、美観・環境面に優れた
高機能な安全柵です。
特徴
-
01簡単なモジュラー式で楽々組立て -
02安全柵専用のアルミフレーム軽量且つ剛性にも優れた安全柵専用アルミフレームを採用。
アルミフレームの表面は、アルマイト処理層に加えアクリル塗装が施されており、防錆や美観に優れています。 -
03アルファフレームとの互換性安全柵専用のアルミフレームは、当社アルファフレームM6シリーズとの互換性が有ります。安全柵にアルファフレームを接続する事で、用途に応じた様々な形状のものをお作り頂く事も可能です。
-
04パネルバリエーションが豊富標準品では、溶接金網（50mmピッチ）に加え、PET、ポリカーボネイト、塩ビの透明樹脂パネルをご用意。特殊対応品では、上記以外に、塩ビ、アクリル、アルミ複合板、各種樹脂パネルの制電タイプをご用意。樹脂パネルは、板厚3mm、5mmの2種類で対応しております。
-
05標準品以外の特殊対応も可能固定タイプの幅変更や、扉タイプの黄色塗装対応、上下パネルの個別選択が可能で、設置環境に合わせて幅広いご要望に対応できます。標準品および特殊対応品は、型式のご指定にて簡単にお問い合わせ頂けます。
仕様
SPEC
01
フレームタイプ

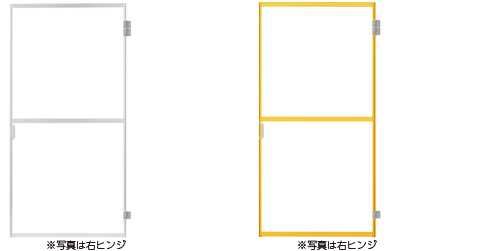

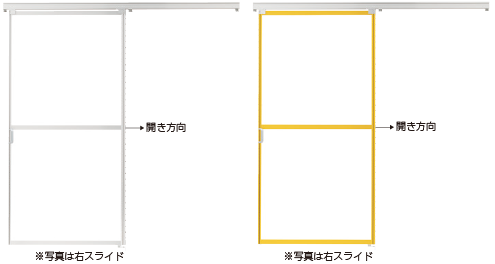

固定タイプと扉タイプをご用意致しました。扉タイプは開き戸と吊り戸が有り、それぞれ右開き用、左開き用があります。
SPEC
02
金網・パネルの種類
標準品は4種類、特殊対応品は10種類の中からお選び頂けます。
SPEC
03
パネルの厚さ
3mm5mm
※アルミ複合版は板厚3mmのみ
SPEC
04
専用アクセサリー
安全柵を構成するために必要な接続セット、マグネットキャッチなどのアクセサリーのほか安全性を高める補強キットをご用意しました。
ご用途に合わせてお選びください。
AGシリーズ アクセサリー
AGシリーズ 補強キット
AGシリーズ型式表（型式例）
こちらの型式にてご指定頂ければ、見積もり依頼、問い合わせがスムーズに行えます。
| 標準品 | フレームタイプ | パネルの種類 | パネルの厚さ |
|---|---|---|---|
| 固定タイプ （固定／シルバー） |
AGM-2010 |
|
|
| 扉タイプ （開き戸）右／シルバー |
AGS-HR | ||
| 扉タイプ （開き戸）左／シルバー |
AGS-HL | ||
| 扉タイプ （吊り戸）右／シルバー |
AGS-SR | ||
| 扉タイプ （吊り戸）左／シルバー |
AGS-SL | ||
| ↓ | ↓ | ↓ | |
| 型式例 | AGM-2010 | A | （無記入） |
| 〔 固定タイプ － 溶接金網50mmピッチ 〕 | |||
| 特殊対応品 | フレームタイプ | （上段） パネルの 種類 |
（上段） パネルの 厚さ |
（下段） パネルの 種類 |
（下段） パネルの 厚さ |
幅変更 |
|---|---|---|---|---|---|---|
| 固定タイプ （固定／シルバー） |
AGM-2010 |
|
|
（上段） パネルの種類と同様です。 |
（上段） パネルの種類と同様です。 |
寸法（mm）を記載 |
| 扉タイプ （開き戸）右／シルバー |
AGS-HR | － | ||||
| 扉タイプ （開き戸）左／シルバー |
AGS-HL | |||||
| 扉タイプ （開き戸）右／イエロー |
AGS-HRY | |||||
| 扉タイプ （開き戸）左／イエロー |
AGS-HLY | |||||
| 扉タイプ （吊り戸）右／シルバー |
AGS-SR | |||||
| 扉タイプ （吊り戸）左／シルバー |
AGS-SL | |||||
| 扉タイプ （吊り戸）右／イエロー |
AGS-SRY | |||||
| 扉タイプ （吊り戸）左／イエロー |
AGS-SLY | |||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | |
| 型式例 | AGM-2010 | E | 3 | F | 3 | 850 |
| 〔 固定タイプ － 上段/アクリル － 下段/アルミ複合板 － 幅変更/850mm 〕 | 特殊対応品を希望される方のみ記入 | |||||
※上下段でパネルの種類を変えたい場合、溶接金網とパネルの併用は出来ません。
製作例・取付例
AGシリーズ囲み安全柵 製作例
囲み安全柵製作例
縦4,560mm×横5,000mmの囲い安全柵を製作したい場合。
| 使用フレーム | 個数 |
|---|---|
| ❶AGM-2010-A | 13set |
| ❷AGM-2010-AA-500 | 1set |
| ❸AGS-SL-A | 1set |
| ❹AGM-2010-C3 | 3set |
| ❺AGM-2010-C3C3-498 | 1set |
| ❻AGS-HR-C3 | 1set |
| 使用アクセサリー | 個数 |
|---|---|
| ❼AGBK-MG06-1 | 2set |
| ❽AGBK-MG06-2 | 2set |
| ❾AGBK-AC30-A | 4set |
| ❿AGBK-AC60-A | 16set |
| ⓫AGBK-2555 | 56set |
扉タイプ取付例
-
AGS-HR
（開き戸／右ヒンジ）
-
AGS-SR
（吊り戸／右スライド）

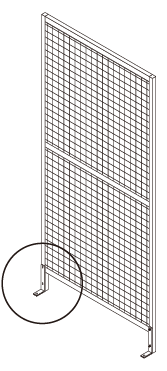

各部取付方法
