AGシリーズと同じく軽量、高剛性、設置が容易で短納期なモジュール思想に加え
柵高さ2500mm、金網30mmピッチに設定し、より安全性の高い標準安全柵です。
標準品の安全柵と接続ブラケットをつなぎ合わせるだけで、スピーディかつ安全に設置できます。安全柵は、固定タイプと扉タイプがあります。
軽量かつ剛性にも優れた安全柵専用のアルミフレームを採用。
フレームの表面は、アルマイト処理層に加えてアクリルクリア塗装を施し、防錆や美観に優れています。
安全柵のアルミフレームは、アルファフレームM6シリーズとの互換性があります。安全柵にアルファフレームを接続することで、用途に応じた様々な形状のものをお作りいただけます。
柵高さが高く（2500mm）金網ピッチも細かい（□30mm）ことから、柵を対象装置に近付けて設置することが可能で、設備の省スペース化に寄与します。
また、幅と高さの変更はセミオーダーでご依頼いただけます。
これまでの実績から設置環境に合わせやすい、幅1000mm、490mm、250mmの3サイズをご用意。標準タイプの組合せにより、最適サイズが短納期で設置可能です。
固定タイプと扉タイプをご用意致しました。扉タイプは開き戸で、右開き用、左開き用があります。

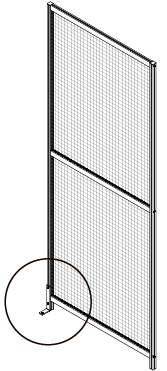

安全柵を構成するために必要な接続セット、マグネットキャッチなどのアクセサリーのほか安全性を高める補強キットをご用意しました。
ご用途に合わせてお選びください。
こちらの型式にてご指定頂ければ、見積もり依頼、問い合わせがスムーズに行えます。

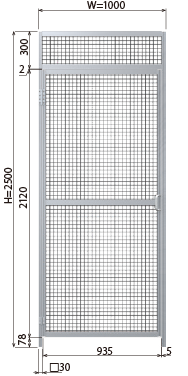

| 標準品 | 型式 | 幅変更 | 高さ変更 |
|---|---|---|---|
| 固定タイプ （W1,000mm） |
AGM-2510-A30 | 寸法（mm） を記載 |
寸法（mm） を記載 |
| 固定タイプ （W490mm） |
AGM-25049-A30 | ― | ― |
| 固定タイプ （W250mm） |
AGM-25025-A30 | ||
| 扉タイプ （右ヒンジ） |
AGS-2510-HL-A30 | ||
| 扉タイプ （左ヒンジ） |
AGS-2510-HR-A30 | ||
| ↓ | ↓ | ↓ | |
| 型式例 | AGM-2510-A30 | 900 | 2140 |
| 〔 固定タイプ － 幅900 － 高さ2140 〕 | |||
縦3,800mm× 横5,000mmの囲い安全柵を作成したい場合。
| 使用フレーム | 個数 |
|---|---|
| ❶AGM-2510-A30 | 15set |
| ❷AGM-25049-A30 | 2set |
| ❸AGM-25025-A30 | 2set |
| ❹AGS-2510-HR-A30 | 1set |
| 使用アクセサリー | 個数 |
|---|---|
| ❺AGBK-MG06-1 | 2set |
| ❻AGBK-AC30-B | 2set |
| ❼AGBK-AC60-B | 14set |
| ❽AGBK-AL60 | 4set |
| ❾AGBK-2555 | 72set |
（左ヒンジ）
（右ヒンジ）
